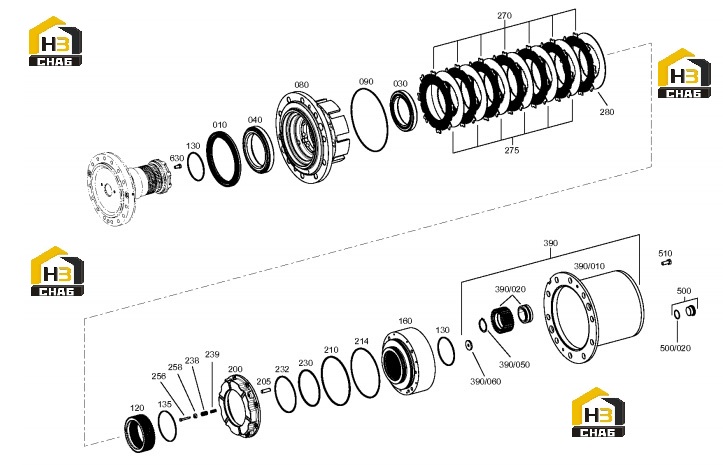

Редуктор бортовой с комплектующими 4472.133.043
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:/20
Каталожный номер:4472.348.054
Комплект:-
Примечание:D93 B45 Z31 mn3 4475.298.060
№ на схеме:10
Каталожный номер:0734.309.762
Комплект:2
Примечание:189,8X230X15,5/17
№ на схеме:30
Каталожный номер:0750.117.570
Комплект:2
Примечание:120,000X170,000X27,000
№ на схеме:40
Каталожный номер:0750.117.836
Комплект:2
Примечание:140,000X195,000X29,000
№ на схеме:120
Каталожный номер:4472.348.079
Комплект:2
Примечание:Z=48*Z=58
№ на схеме:210
Каталожный номер:0734.317.180
Комплект:2
Примечание:200,0-192,6-4,0
№ на схеме:214
Каталожный номер:0501.335.111
Комплект:2
Примечание:210,000X202,600X2,000
№ на схеме:230
Каталожный номер:0734.317.178
Комплект:2
Примечание:154,0-146,6-3,9
№ на схеме:232
Каталожный номер:0501.335.110
Комплект:2
Примечание:154,000X146,600X2,000
№ на схеме:238
Каталожный номер:0632.041.095
Комплект:16
Примечание:
№ на схеме:239
Каталожный номер:0732.042.895
Комплект:16
Примечание:
№ на схеме:256
Каталожный номер:0736.004.055
Комплект:16
Примечание:M6X45
№ на схеме:270
Каталожный номер:0501.323.004
Комплект:14
Примечание:h=4,50
№ на схеме:275
Каталожный номер:4472.348.023
Комплект:12
Примечание:A=2,50*Z=48
№ на схеме:280
Каталожный номер:4472.348.024
Комплект:1
Примечание:A=3,00*Z=48
№ на схеме:280
Каталожный номер:4472.348.023
Комплект:1
Примечание:A=2,50*Z=48
№ на схеме:280
Каталожный номер:4472.348.025
Комплект:1
Примечание:A=2,00*Z=48
№ на схеме:500
Каталожный номер:4475.280.161
Комплект:2
Примечание:M36X1,5 MIT O-RING
№ на схеме:510
Каталожный номер:0636.016.012
Комплект:4
Примечание:M12X30
