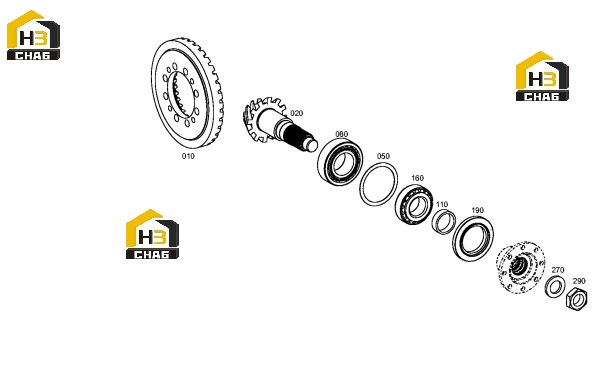

Пара гипоидная и комплектующие 4472.125.003

← Компонеты моста 4472.099.004 Фланец 4472.125.401 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:CROWN WHEEL

Каталожный номер:4472.399.014

Комплект:1

Примечание:Z=35

№ на схеме:20

Наименование:PINION

Каталожный номер:4472.399.069

Комплект:1

Примечание:Z=12*Z=32

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.137

Комплект:1

Примечание:S=2,0

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.146

Комплект:1

Примечание:S=1,9

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.009.170

Комплект:1

Примечание:S=1,85

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.138

Комплект:1

Примечание:S=1,8

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.009.169

Комплект:1

Примечание:S=1,75

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.145

Комплект:1

Примечание:S=1,7

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.009.168

Комплект:1

Примечание:S=1,65

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.144

Комплект:1

Примечание:S=1,6

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.009.167

Комплект:1

Примечание:S=1,55

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.139

Комплект:1

Примечание:S=1,5

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.009.166

Комплект:1

Примечание:S=1,45

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.143

Комплект:1

Примечание:S=1,4

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.009.165

Комплект:1

Примечание:S=1,35

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.142

Комплект:1

Примечание:S=1,3

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.009.164

Комплект:1

Примечание:S=1,25

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.140

Комплект:1

Примечание:S=1,2

№ на схеме:50

Наименование:WASHER

Каталожный номер:4044.301.114

Комплект:1

Примечание:S=1,0

№ на схеме:50

Наименование:WASHER

Каталожный номер:4044.301.113

Комплект:1

Примечание:S=0,9

№ на схеме:50

Наименование:WASHER

Каталожный номер:4044.301.112

Комплект:1

Примечание:S=0,8

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.008.780

Комплект:1

Примечание:S=0,75

№ на схеме:50

Наименование:WASHER

Каталожный номер:4044.301.111

Комплект:1

Примечание:S=0,7

№ на схеме:50

Наименование:WASHER

Каталожный номер:0730.008.779

Комплект:1

Примечание:S=0,65

№ на схеме:50

Наименование:WASHER

Каталожный номер:4044.301.110

Комплект:1

Примечание:S=0,6

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.015

Комплект:1

Примечание:S=0,5

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.026

Комплект:1

Примечание:S=0,3

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.027

Комплект:1

Примечание:S=0,2

№ на схеме:50

Наименование:WASHER

Каталожный номер:4407.301.123

Комплект:1

Примечание:S=0,1

№ на схеме:80

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.901

Комплект:1

Примечание:53,975X104,775X36,512

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.705

Комплект:1

Примечание:A=17,4

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.704

Комплект:1

Примечание:A=17,3

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.949

Комплект:1

Примечание:A=17,28

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.948

Комплект:1

Примечание:A=17,26

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.947

Комплект:1

Примечание:A=17,24

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.946

Комплект:1

Примечание:A=17,22

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.703

Комплект:1

Примечание:A=17,2

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.945

Комплект:1

Примечание:A=17,18

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.944

Комплект:1

Примечание:A=17,16

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.943

Комплект:1

Примечание:A=17,14

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.942

Комплект:1

Примечание:A=17,12

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.702

Комплект:1

Примечание:A=17,10

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.941

Комплект:1

Примечание:A=17,08

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.940

Комплект:1

Примечание:A=17,06

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.681

Комплект:1

Примечание:A=17,04

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.939

Комплект:1

Примечание:A=17,02

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.938

Комплект:1

Примечание:A=17,0

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.680

Комплект:1

Примечание:A=16,98

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.937

Комплект:1

Примечание:A=16,96

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.916

Комплект:1

Примечание:A=16,94

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.700

Комплект:1

Примечание:A=16,92

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.915

Комплект:1

Примечание:A=16,9

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.914

Комплект:1

Примечание:A=16,88

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.677

Комплект:1

Примечание:A=16,86

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.913

Комплект:1

Примечание:A=16,84

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.912

Комплект:1

Примечание:A=16,82

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.699

Комплект:1

Примечание:A=16,8

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.911

Комплект:1

Примечание:A=16,78

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.910

Комплект:1

Примечание:A=16,76

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.908

Комплект:1

Примечание:A=16,74

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.907

Комплект:1

Примечание:A=16,72

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.698

Комплект:1

Примечание:A=16,7

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.906

Комплект:1

Примечание:A=16,68

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.936

Комплект:1

Примечание:A=16,66

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.905

Комплект:1

Примечание:A=16,64

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.904

Комплект:1

Примечание:A=16,62

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.697

Комплект:1

Примечание:A=16,6

№ на схеме:110

Наименование:RING

Каталожный номер:0730.162.903

Комплект:1

Примечание:A=16,56

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.696

Комплект:1

Примечание:A=16,5

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.695

Комплект:1

Примечание:A=16,4

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.694

Комплект:1

Примечание:A=16,3

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.693

Комплект:1

Примечание:A=16,2

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.692

Комплект:1

Примечание:A=16,1

№ на схеме:110

Наименование:RING

Каталожный номер:0730.161.691

Комплект:1

Примечание:A=16,0

№ на схеме:160

Наименование:TAPER ROLLER BEARING

Каталожный номер:0750.117.354

Комплект:1

Примечание:44,450X88,900X30,162

№ на схеме:190

Наименование:SHAFT SEAL

Каталожный номер:0734.300.442

Комплект:1

Примечание:65,0X105,0X10,0/14,5

№ на схеме:192

Наименование:SPIRIT

Каталожный номер:0666.690.191

Комплект:0.100

Примечание:

№ на схеме:270

Наименование:WASHER

Каталожный номер:0730.105.558

Комплект:1

Примечание:A=6,00

№ на схеме:290

Наименование:HEXAGON NUT

Каталожный номер:0637.002.033

Комплект:1

Примечание:M30X1,5
