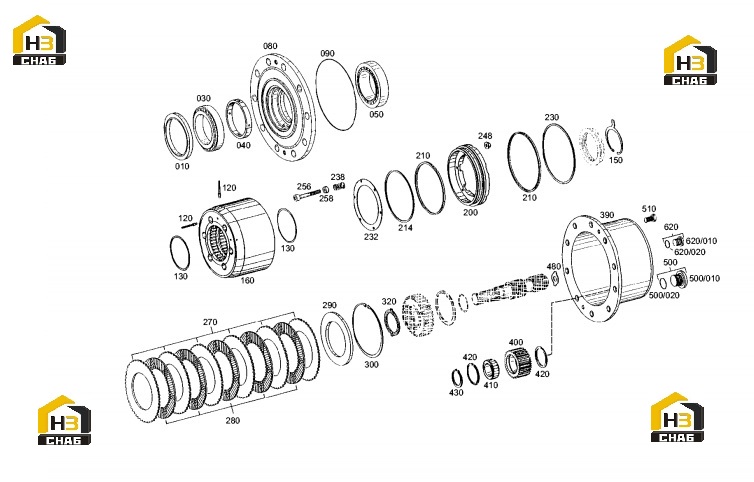

Редуктор бортовой с комплектующими 4472.119.118
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:30
Каталожный номер:0750.117.652
Комплект:2
Примечание:109,538X158,750X23,020
№ на схеме:50
Каталожный номер:0750.117.167
Комплект:2
Примечание:107,950X158,750X23,020
№ на схеме:130
Каталожный номер:0634.313.188
Комплект:4
Примечание:98,5X3,5
№ на схеме:214
Каталожный номер:0501.311.588
Комплект:2
Примечание:167,0-159,60-2,0
№ на схеме:230
Каталожный номер:0501.316.231
Комплект:2
Примечание:180,0-172,60-2,0
№ на схеме:256
Каталожный номер:0636.104.158
Комплект:12
Примечание:M6X40
№ на схеме:270
Каталожный номер:4462.305.081
Комплект:12
Примечание:A=3,0
№ на схеме:270
Каталожный номер:4462.305.080
Комплект:12
Примечание:A=2,5
№ на схеме:270
Каталожный номер:4462.305.079
Комплект:12
Примечание:A=2,0
№ на схеме:280
Каталожный номер:0501.314.381
Комплект:10
Примечание:D180
№ на схеме:390
Каталожный номер:4472.377.035
Комплект:2
Примечание:
№ на схеме:410
Каталожный номер:0735.455.281
Комплект:8
Примечание:36,000X54,300X22,000
№ на схеме:430
Каталожный номер:0630.501.029
Комплект:8
Примечание:36X1,75
№ на схеме:510
Каталожный номер:0636.104.074
Комплект:4
Примечание:M12X20
№ на схеме:620
Каталожный номер:4475.280.015
Комплект:2
Примечание:M16X1,5 KPL.MIT O-RING
