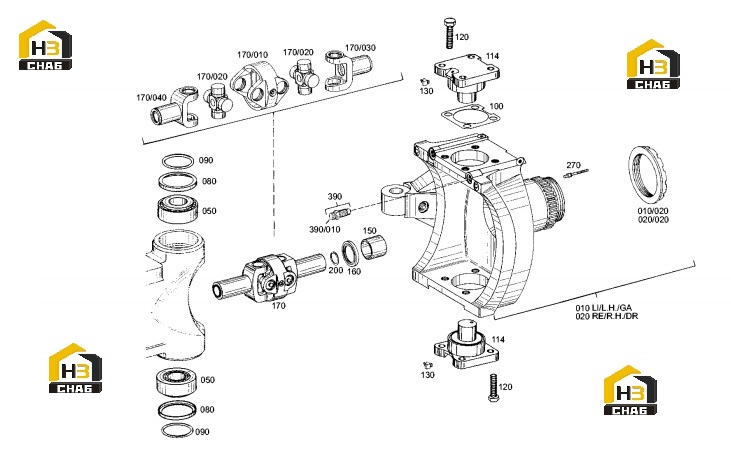

Комплектующие моста 4472.118.073

← Корпус моста 4472.117.535 Шайба и винт 4472.118.407 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/40

Наименование:FORK SHAFT

Каталожный номер:0501.208.096

Комплект:1

Примечание:

№ на схеме:/30

Наименование:FORK SHAFT

Каталожный номер:0501.208.095

Комплект:1

Примечание:

№ на схеме:/20

Наименование:JOINT CROSS

Каталожный номер:0501.207.956

Комплект:2

Примечание:

№ на схеме:/10

Наименование:CENTRAL PIECE

Каталожный номер:0501.207.955

Комплект:1

Примечание:

№ на схеме:/20

Наименование:SLOTTED NUT

Каталожный номер:0737.502.190

Комплект:1

Примечание:M95X1,5

№ на схеме:/20

Наименование:SLOTTED NUT

Каталожный номер:0737.502.190

Комплект:1

Примечание:M95X1,5

№ на схеме:10

Наименование:JOINT HOUSING

Каталожный номер:4472.218.025

Комплект:1

Примечание:

№ на схеме:20

Наименование:JOINT HOUSING

Каталожный номер:4472.218.027

Комплект:1

Примечание:

№ на схеме:50

Наименование:tapered roller bearing

Каталожный номер:0750.117.469

Комплект:4

Примечание:47,625X95,250X30,162

№ на схеме:80

Наименование:sealing cap

Каталожный номер:4466.356.016

Комплект:4

Примечание:

№ на схеме:90

Наименование:sealing ring

Каталожный номер:0634.303.849

Комплект:4

Примечание:74X4

№ на схеме:100

Наименование:adjusting ring

Каталожный номер:4472.318.072

Комплект:2

Примечание:A=2,0

№ на схеме:100

Наименование:adjusting ring

Каталожный номер:4472.318.071

Комплект:2

Примечание:A=1,8

№ на схеме:100

Наименование:adjusting ring

Каталожный номер:4472.318.070

Комплект:2

Примечание:A=1,6

№ на схеме:100

Наименование:adjusting ring

Каталожный номер:4472.318.069

Комплект:2

Примечание:A=1,4

№ на схеме:100

Наименование:adjusting ring

Каталожный номер:4472.318.068

Комплект:2

Примечание:A=1,2

№ на схеме:100

Наименование:adjusting ring

Каталожный номер:4472.318.067

Комплект:2

Примечание:A=1,0

№ на схеме:100

Наименование:adjusting ring

Каталожный номер:4472.318.066

Комплект:2

Примечание:A=0,8

№ на схеме:100

Наименование:adjusting ring

Каталожный номер:4472.318.065

Комплект:2

Примечание:A=0,6

№ на схеме:114

Наименование:bearing support mounting bolt

Каталожный номер:4472.318.061

Комплект:4

Примечание:

№ на схеме:120

Наименование:hexagon head bolt

Каталожный номер:0636.016.040

Комплект:16

Примечание:M16X35

№ на схеме:130

Наименование:LUBRICATING NIPPLE

Каталожный номер:0632.604.515

Комплект:4

Примечание:

№ на схеме:150

Наименование:bushing

Каталожный номер:0730.260.621

Комплект:2

Примечание:56X60X40

№ на схеме:160

Наименование:seal

Каталожный номер:0750.110.138

Комплект:2

Примечание:56X75X22,5

№ на схеме:164

Наименование:grease

Каталожный номер:0671.190.139

Комплект:2

Примечание:

№ на схеме:170

Наименование:DOUBLE JOINT

Каталожный номер:0501.206.521

Комплект:2

Примечание:

№ на схеме:200

Наименование:locking ring

Каталожный номер:4472.354.026

Комплект:2

Примечание:33,4x2

№ на схеме:270

Наименование:shut-off plug

Каталожный номер:0631.405.058

Комплект:8

Примечание:

№ на схеме:390

Наименование:VENT VALVE

Каталожный номер:0501.202.519

Комплект:2

Примечание:
