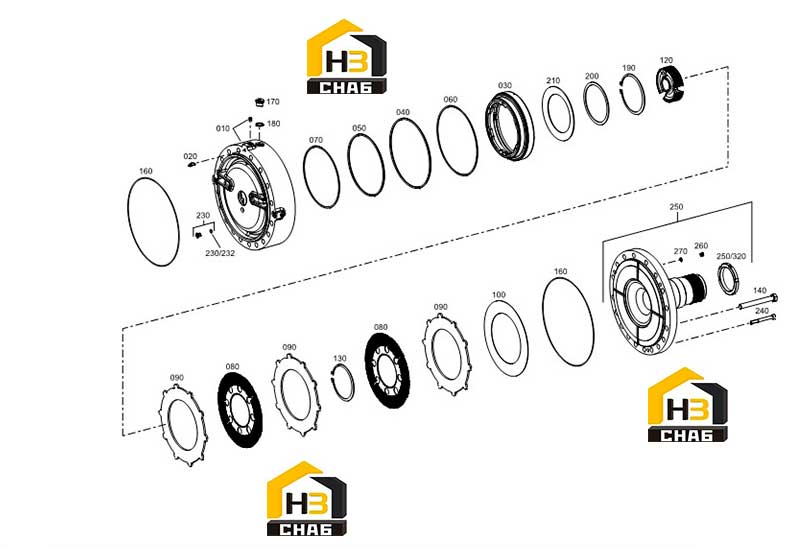

Тормоз 4474.125.003

← Полуоси и комплектующие моста 4474.108.001 Редуктор бортовой 4474.109.006 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/0320

Наименование:SLOTTED NUT

Каталожный номер:0737.300.084

Комплект:1

Примечание:M110X1,50

№ на схеме:/0232

Наименование:O-RING

Каталожный номер:0501.331.895

Комплект:1

Примечание:11,3X2,4

№ на схеме:0010

Наименование:BRAKE HOUSING

Каталожный номер:4474.298.353

Комплект:1

Примечание:

№ на схеме:0010

Наименование:BRAKE HOUSING

Каталожный номер:4474.393.085

Комплект:1

Примечание:

№ на схеме:0020

Наименование:VENT VALVE

Каталожный номер:0501.330.667

Комплект:1

Примечание:M12X1,5

№ на схеме:0030

Наименование:PISTON

Каталожный номер:4474.393.039

Комплект:1

Примечание:

№ на схеме:0040

Наименование:O-RING

Каталожный номер:0501.330.676

Комплект:1

Примечание:298,000X6,000

№ на схеме:0050

Наименование:O-RING

Каталожный номер:0501.330.678

Комплект:1

Примечание:263,00X6,00

№ на схеме:0060

Наименование:SUPPORT RING

Каталожный номер:0501.330.679

Комплект:1

Примечание:298,000x309,000x2,000

№ на схеме:0070

Наименование:SUPPORT RING

Каталожный номер:0501.330.680

Комплект:1

Примечание:263,000X274,000X2,000

№ на схеме:0080

Наименование:INNER CLUTCH DISK

Каталожный номер:0750.140.061

Комплект:2

Примечание:

№ на схеме:0090

Наименование:OUTER CLUTCH DISK

Каталожный номер:0501.332.183

Комплект:3

Примечание:h=7,000

№ на схеме:0100

Наименование:WASHER

Каталожный номер:4474.393.050

Комплект:1

Примечание:h=1,100

№ на схеме:0100

Наименование:WASHER

Каталожный номер:4474.393.049

Комплект:1

Примечание:h=1,400

№ на схеме:0120

Наименование:DISC CARRIER

Каталожный номер:4474.393.083

Комплект:1

Примечание:

№ на схеме:0130

Наименование:RETAINING RING

Каталожный номер:0630.100.443

Комплект:1

Примечание:150X3

№ на схеме:0140

Наименование:HEXAGON SCREW

Каталожный номер:0636.102.763

Комплект:18

Примечание:M20X170

№ на схеме:0160

Наименование:O-RING

Каталожный номер:0501.330.669

Комплект:2

Примечание:366,000x3,000

№ на схеме:0170

Наименование:SCREW PLUG

Каталожный номер:0501.330.664

Комплект:2

Примечание:M27X2

№ на схеме:0180

Наименование:SEALING RING

Каталожный номер:0630.100.485

Комплект:2

Примечание:27

№ на схеме:0190

Наименование:RETAINING RING

Каталожный номер:0630.100.468

Комплект:1

Примечание:165X3

№ на схеме:0200

Наименование:WASHER

Каталожный номер:4474.393.055

Комплект:1

Примечание:h=3,00

№ на схеме:0210

Наименование:CUP SPRING

Каталожный номер:0732.300.229

Комплект:1

Примечание:170,000x240,000

№ на схеме:0230

Наименование:SCREW PLUG

Каталожный номер:4474.293.032

Комплект:2

Примечание:M14x1,5

№ на схеме:0240

Наименование:CAP SCREW

Каталожный номер:0636.102.920

Комплект:3

Примечание:M12X40

№ на схеме:0250

Наименование:HUB CARRIER

Каталожный номер:4474.293.037

Комплект:1

Примечание:

№ на схеме:0260

Наименование:SCREW PLUG

Каталожный номер:0636.102.840

Комплект:1

Примечание:M10X1

№ на схеме:0270

Наименование:SEALING RING

Каталожный номер:0630.100.480

Комплект:1

Примечание:10
