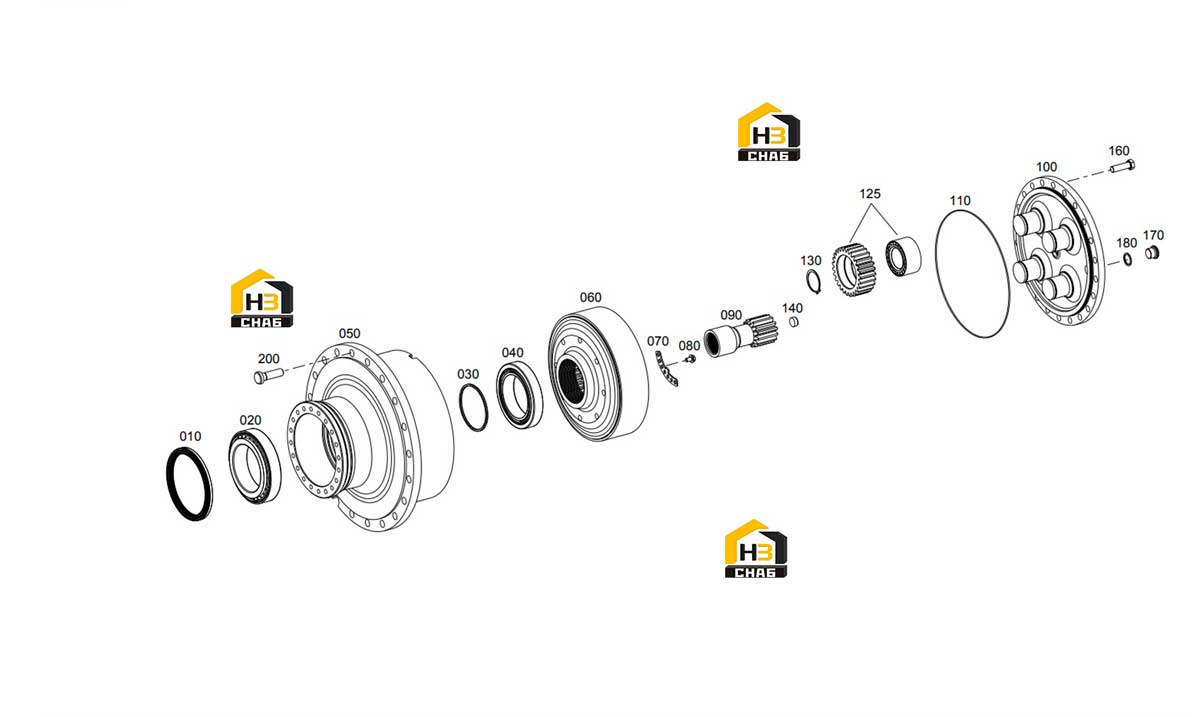

Редуктор бортовой 4474.109.006

← Барабан тормозной и комплектующие 4474.125.003 Компоненты моста 4474.208.111 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0010

Наименование:SHAFT SEAL

Каталожный номер:0734.300.564

Комплект:1

Примечание:170,000X200,000X14,500/16,000

№ на схеме:0020

Наименование:TAPER ROLLER BEARING

Каталожный номер:0735.301.593

Комплект:1

Примечание:130,000X200,000X45,000

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.497

Комплект:1

Примечание:h=5,700

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.496

Комплект:1

Примечание:h=5,650

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.495

Комплект:1

Примечание:h=5,600

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.494

Комплект:1

Примечание:h=5,550

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.493

Комплект:1

Примечание:h=5,500

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.492

Комплект:1

Примечание:h=5,450

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.491

Комплект:1

Примечание:h=5,400

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.490

Комплект:1

Примечание:h=5,350

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.489

Комплект:1

Примечание:h=5,300

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.488

Комплект:1

Примечание:h=5,250

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.487

Комплект:1

Примечание:h=5,200

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.486

Комплект:1

Примечание:h=5,150

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.485

Комплект:1

Примечание:h=5,100

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.484

Комплект:1

Примечание:h=5,050

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.483

Комплект:1

Примечание:h=5,000

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.482

Комплект:1

Примечание:h=4,950

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.481

Комплект:1

Примечание:h=4,900

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.480

Комплект:1

Примечание:h=4,850

№ на схеме:0030

Наименование:WASHER

Каталожный номер:0730.304.479

Комплект:1

Примечание:h=4,800

№ на схеме:0040

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0735.301.594

Комплект:1

Примечание:120,000X180,000X38,000

№ на схеме:0050

Наименование:HUB

Каталожный номер:4474.393.004

Комплект:1

Примечание:

№ на схеме:0060

Наименование:RING GEAR

Каталожный номер:4474.393.014

Комплект:1

Примечание:Z=70*Z=58

№ на схеме:0070

Наименование:LOCK PLATE

Каталожный номер:4474.393.051

Комплект:1

Примечание:

№ на схеме:0080

Наименование:LOCKING SCREW

Каталожный номер:0501.330.998

Комплект:2

Примечание:

№ на схеме:0090

Наименование:SUN GEAR SHAFT

Каталожный номер:4474.393.012

Комплект:1

Примечание:Z=14*Z=42

№ на схеме:0100

Наименование:PLANET CARRIER

Каталожный номер:4474.393.011

Комплект:1

Примечание:

№ на схеме:0110

Наименование:O-RING

Каталожный номер:0501.330.671

Комплект:1

Примечание:335,000x2,500

№ на схеме:0125

Наименование:PLANETARY GEAR

Каталожный номер:4474.293.045

Комплект:4

Примечание:

№ на схеме:0130

Наименование:RETAINING RING

Каталожный номер:0501.331.251

Комплект:4

Примечание:

№ на схеме:0140

Наименование:STOP BOLT

Каталожный номер:4474.393.072

Комплект:1

Примечание:

№ на схеме:0160

Наименование:HEXAGON SCREW

Каталожный номер:0636.102.834

Комплект:22

Примечание:M16X1,5X55

№ на схеме:0170

Наименование:SCREW PLUG

Каталожный номер:0501.330.664

Комплект:1

Примечание:M27X2

№ на схеме:0180

Наименование:SEALING RING

Каталожный номер:0630.100.485

Комплект:1

Примечание:27

№ на схеме:0200

Наименование:WHEEL STUD

Каталожный номер:0501.330.668

Комплект:19

Примечание:M20X1,5X70
