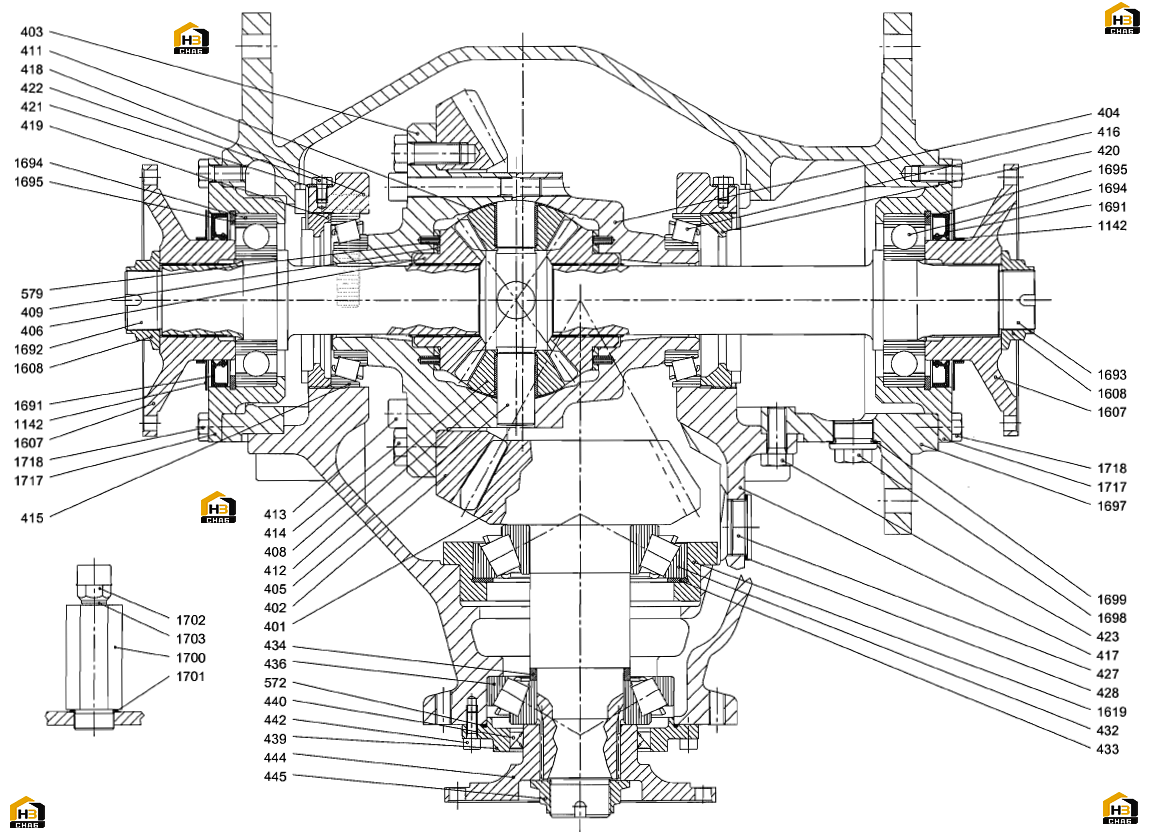

1. коробка раздаточная
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:406
Каталожный номер:71.2098.2
Комплект:2
Примечание:
№ на схеме:413
Каталожный номер:912N14X1009
Комплект:12
Примечание:M14x100 (DIN 912-10.9)
№ на схеме:414
Каталожный номер:933N16X409
Комплект:16
Примечание:M16x40 (DIN 933-10.9)
№ на схеме:418
Каталожный номер:931N16X909
Комплект:4
Примечание:M16x90 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:933N14X359
Комплект:16
Примечание:M14x35 (DIN 933-10.9)
№ на схеме:427
Каталожный номер:910N42F5
Комплект:1
Примечание:M42x1.5 (DIN 910-5.8)
№ на схеме:428
Каталожный номер:7603NA42X49
Комплект:1
Примечание:A42x49 (DIN 7603-CU)
№ на схеме:433
Каталожный номер:S130X160X3
Комплект:1
Примечание:130x160x3,5 (DIN 988)
№ на схеме:440
Каталожный номер:085X105L12V
Комплект:1
Примечание:85x105x12 (BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:442
Каталожный номер:912N8X209
Комплект:6
Примечание:M8x20 (DIN 912-10.9)
№ на схеме:572
Каталожный номер:0135X2,5V
Комплект:1
Примечание:135x2,5 (FKM - фтор-каучук, твердость по шкале Шора в 70 единиц)
№ на схеме:1691
Каталожный номер:090X130L12V
Комплект:2
Примечание:90x130x12 (BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:1692
Каталожный номер:72.4703.P1
Комплект:1
Примечание:L=264 мм.
№ на схеме:1693
Каталожный номер:72.4703.P2
Комплект:1
Примечание:L=360 мм.
№ на схеме:1695
Каталожный номер:472N130X4
Комплект:2
Примечание:J130х4 (DIN 472)
№ на схеме:1698
Каталожный номер:910N30F5
Комплект:2
Примечание:M30x1.5 (DIN 910-5.8)
№ на схеме:1699
Каталожный номер:7603NA30X36
Комплект:2
Примечание:A30x36 (DIN 7603-CU)
№ на схеме:1701
Каталожный номер:7603NA30X36
Комплект:1
Примечание:A30x36 (DIN 7603-CU)
№ на схеме:1703
Каталожный номер:7603NA14X18
Комплект:1
Примечание:A14x18 (DIN 7603-CU)
№ на схеме:1718
Каталожный номер:933N12X309
Комплект:16
Примечание:M12x30 (DIN 933-10.9)
