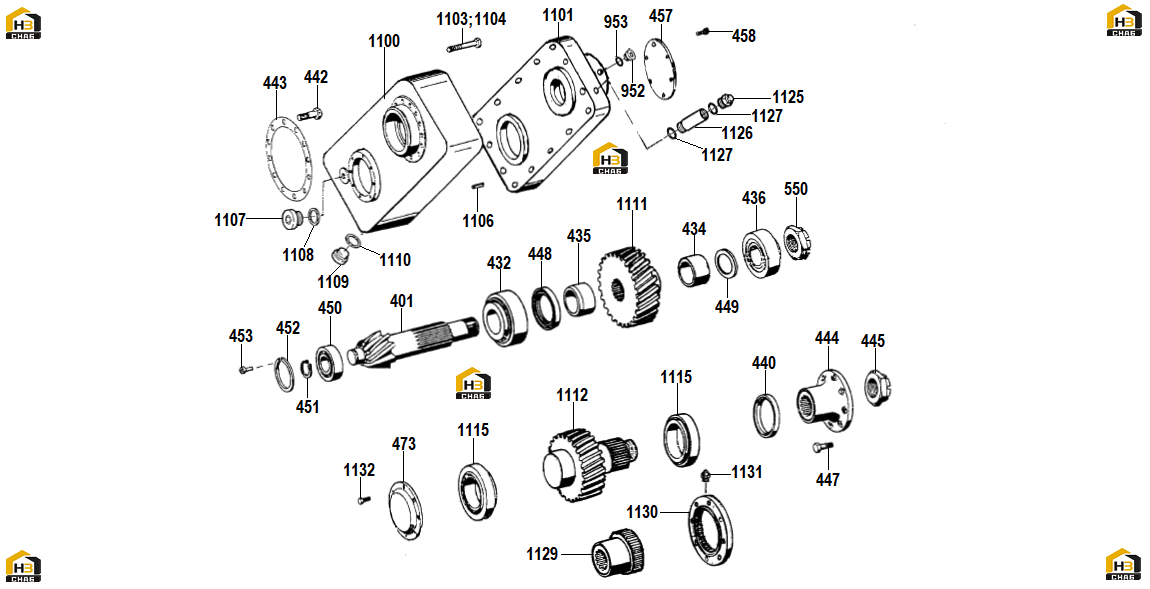

4. винтовая зубчатая передача (геликоидальная передача)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:440
Каталожный номер:095X125L12V
Комплект:1
Примечание:95x125X12 (BAUMSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:442
Каталожный номер:933N16X459
Комплект:12
Примечание:M16x45 (DIN 933-10.9)
№ на схеме:447
Каталожный номер:UNFX3 1/2"
Комплект:12
Примечание:7/16-20 UNFX3 1/2"-10.9
№ на схеме:448
Каталожный номер:075X105C13N
Комплект:1
Примечание:75x105x13 (B2 NBR - бутадиен-нитрильный каучук)
№ на схеме:453
Каталожный номер:912N6X129
Комплект:1
Примечание:M6x12 (DIN 912-10.9)
№ на схеме:458
Каталожный номер:933N8X209
Комплект:6
Примечание:M8x20 (DIN 933-10.9)
№ на схеме:952
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:953
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:1103
Каталожный номер:912N12X459
Комплект:19
Примечание:M12x45 (DIN 912-10.9)
№ на схеме:1104
Каталожный номер:912N12X709
Комплект:5
Примечание:M12x70 (DIN 912-10.9)
№ на схеме:1106
Каталожный номер:6325N10X36
Комплект:2
Примечание:10x36 (DIN 6325)
№ на схеме:1107
Каталожный номер:908N30F5
Комплект:1
Примечание:M30x1,5 (DIN 908-5.8)
№ на схеме:1108
Каталожный номер:7603NA30X36
Комплект:1
Примечание:A30x36 (DIN 7603-Cu)
№ на схеме:1109
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:1110
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:1132
Каталожный номер:933N8X209
Комплект:8
Примечание:M8x20 (DIN 933-10.9)
