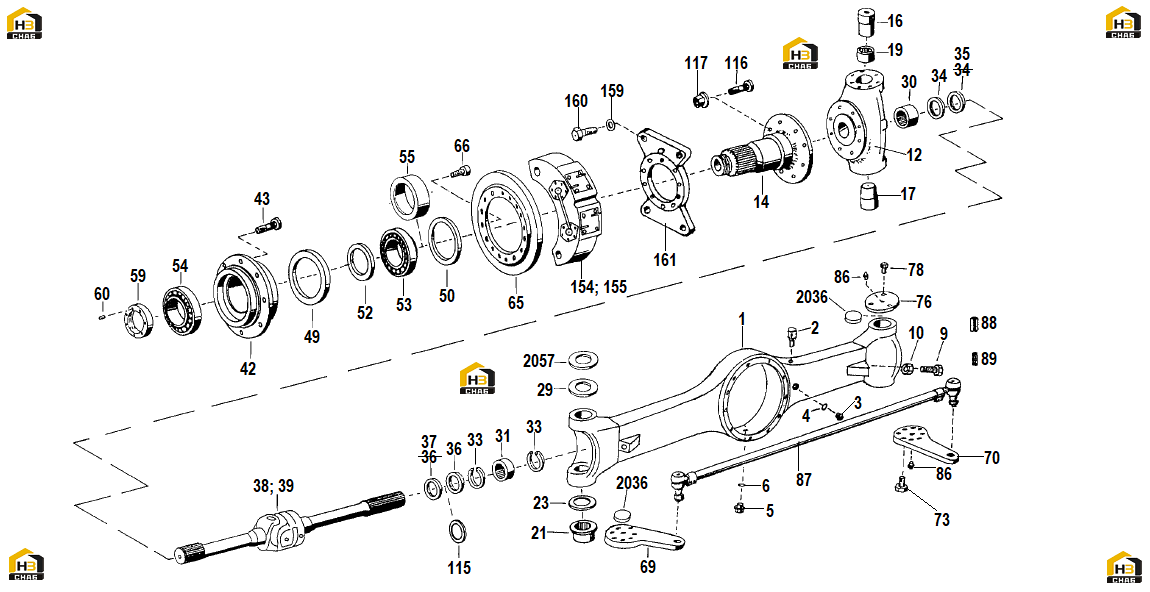

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:910N30F5
Комплект:1
Примечание:M30x1,5 (DIN 910-5.8)
№ на схеме:4
Каталожный номер:7603NA30X36
Комплект:1
Примечание:A30x36 (DIN 7603-Cu)
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:34
Каталожный номер:065X080B08N
Комплект:2
Примечание:65x80x8 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:35
Каталожный номер:065X080L08N
Комплект:2
Примечание:65x80x8 (BASL NBR - бутадиен-нитрильный каучук)
№ на схеме:36
Каталожный номер:065X080B08N
Комплект:2
Примечание:65x80x8 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:37
Каталожный номер:065X080L08N
Комплект:2
Примечание:65x80x8 (BASL NBR - бутадиен-нитрильный каучук)
№ на схеме:38
Каталожный номер:91.5796.1
Комплект:2
Примечание:L=1364 мм.
№ на схеме:50
Каталожный номер:170X200L15V
Комплект:2
Примечание:170x200x15 (BAUMSLX 7FPM Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:60
Каталожный номер:912N10X109
Комплект:2
Примечание:M10x10 (DIN 912-10.9)
№ на схеме:66
Каталожный номер:912N18X609
Комплект:48
Примечание:M18x60 (DIN 912-10.9)
№ на схеме:78
Каталожный номер:931N20X659
Комплект:32
Примечание:M20x65 (DIN 931-10.9)
№ на схеме:86
Каталожный номер:71412B10X1
Комплект:4
Примечание:BM10x1 (DIN 71412)
№ на схеме:117
Каталожный номер:74361N2210
Комплект:40
Примечание:B22x1,5 (DIN 74361-10)
№ на схеме:159
Каталожный номер:137NB30
Комплект:8
Примечание:B30 (DIN 137)
