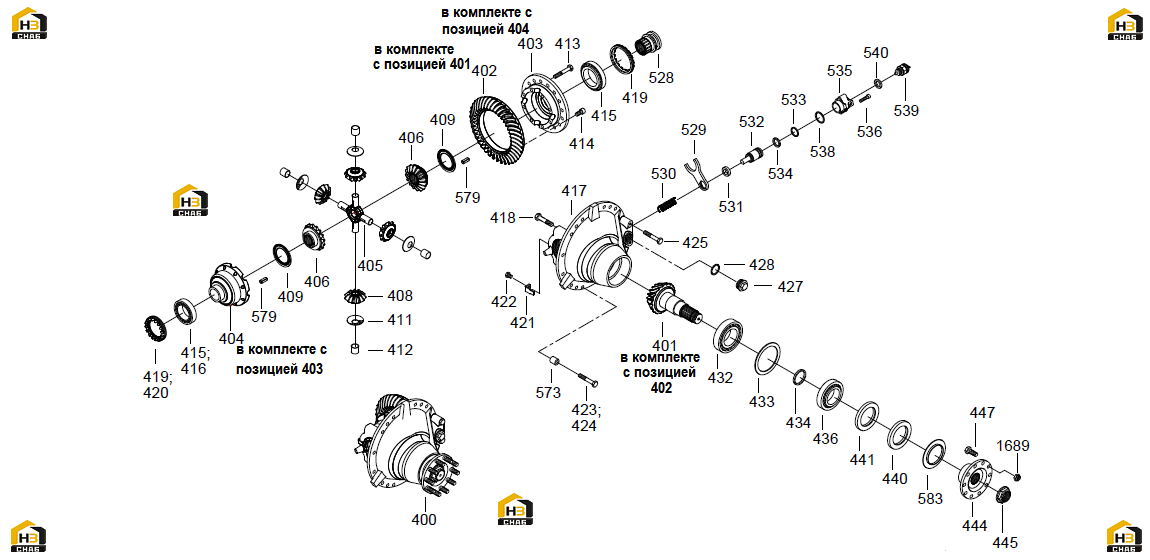

3. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:91.6311.AA
Комплект:1
Примечание:
№ на схеме:401
Каталожный номер:91.5343.2
Комплект:1
Примечание:с позицией 402
№ на схеме:402
Каталожный номер:91.5344.2
Комплект:1
Примечание:с позицией 401
№ на схеме:403
Каталожный номер:109.2833.0
Комплект:1
Примечание:с позицией 404
№ на схеме:404
Каталожный номер:116.293.1
Комплект:1
Примечание:с позицией 403
№ на схеме:406
Каталожный номер:109.2094.3
Комплект:2
Примечание:
№ на схеме:413
Каталожный номер:912N16X709
Комплект:12
Примечание:M16x70 (DIN 912-10.9)
№ на схеме:414
Каталожный номер:933N20X459
Комплект:16
Примечание:M20x45 (DIN 933-10.9)
№ на схеме:418
Каталожный номер:931N20X1009
Комплект:4
Примечание:M20x100 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:931N14X509
Комплект:24
Примечание:M14x50 (DIN 931-10.9)
№ на схеме:440
Каталожный номер:130X170L15N
Комплект:1
Примечание:130x170x15 (B2SL NBR - бутадиен-нитрильный каучук)
№ на схеме:441
Каталожный номер:130X170A12N
Комплект:1
Примечание:130x170x12 (BA NBR - бутадиен-нитрильный каучук)
