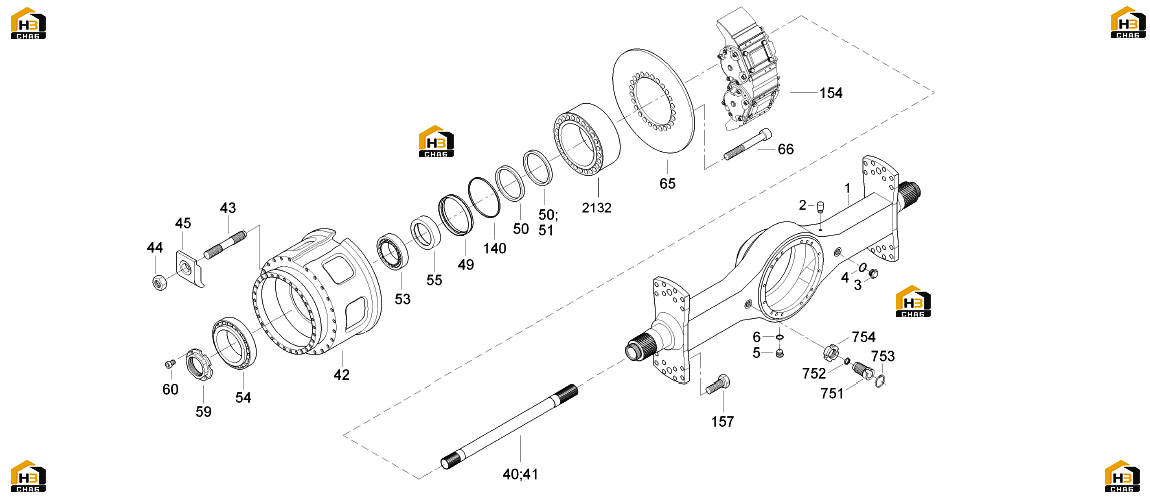

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:910N42F5
Комплект:1
Примечание:M42x1,5 (DIN 910-5.8)
№ на схеме:4
Каталожный номер:7603NA42X49
Комплект:1
Примечание:A42x49 (DIN 7603-Cu)
№ на схеме:5
Каталожный номер:908N24F5
Комплект:1
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA24X30
Комплект:1
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:40
Каталожный номер:109.2751P38
Комплект:2
Примечание:L=1252 мм.
№ на схеме:50
Каталожный номер:180X210L08V
Комплект:4
Примечание:180x210x8,5 (BABSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:60
Каталожный номер:912N10X109
Комплект:2
Примечание:M10x10 (DIN 912-10.9)
№ на схеме:66
Каталожный номер:912N20X1609
Комплект:50
Примечание:M20x160 (DIN 912-10.9)
№ на схеме:157
Каталожный номер:933N20X559
Комплект:16
Примечание:M20x55 (DIN 933-10.9)
