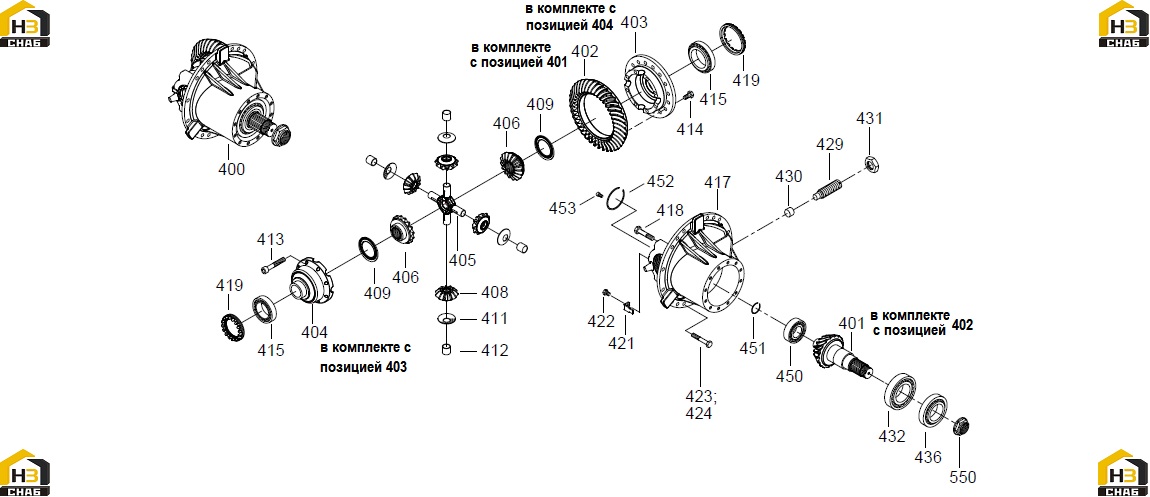

3. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:91.5776.AA
Комплект:1
Примечание:
№ на схеме:401
Каталожный номер:116.231.2
Комплект:1
Примечание:с позицией 402
№ на схеме:402
Каталожный номер:109.2148.2
Комплект:1
Примечание:с позицией 401
№ на схеме:403
Каталожный номер:116.291.0
Комплект:1
Примечание:с позицией 404
№ на схеме:404
Каталожный номер:116.293.1
Комплект:1
Примечание:с позицией 403
№ на схеме:406
Каталожный номер:109.2094.3
Комплект:2
Примечание:
№ на схеме:413
Каталожный номер:912N16X709
Комплект:12
Примечание:M16x70 (DIN 912-10.9)
№ на схеме:414
Каталожный номер:933N20X459
Комплект:16
Примечание:M20x45 (DIN 933-10.9)
№ на схеме:418
Каталожный номер:931N20X1009
Комплект:4
Примечание:M20x100 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:933N14X409
Комплект:12
Примечание:M14x40 (DIN 933-10.9)
№ на схеме:424
Каталожный номер:931N14X709
Комплект:7
Примечание:M14x70 (DIN 931-10.9)
№ на схеме:431
Каталожный номер:936N30F5
Комплект:1
Примечание:M30x1,5 (DIN 936-5S0
№ на схеме:453
Каталожный номер:912N6X129
Комплект:1
Примечание:M6x12 (DIN 912-10.9)
