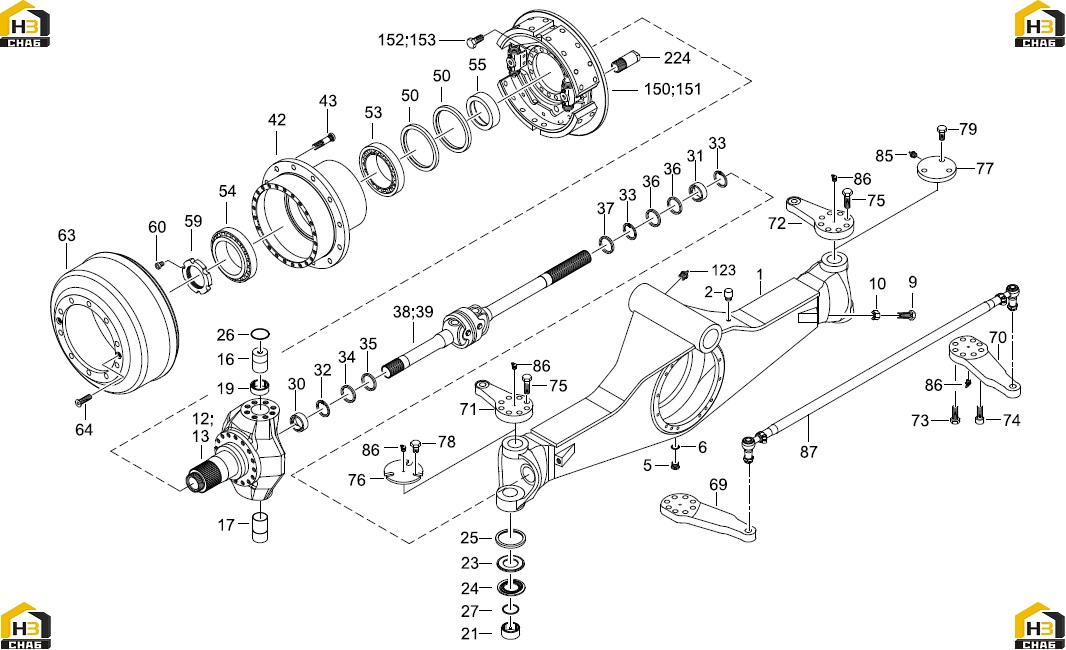

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:10
Каталожный номер:934N208
Комплект:4
Примечание:M20 (DIN 934-8)
№ на схеме:34
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:35
Каталожный номер:060X072L07F
Комплект:2
Примечание:60х72х7 (B1FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:36
Каталожный номер:060X072B07N
Комплект:4
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:37
Каталожный номер:060X072L07F
Комплект:2
Примечание:60х72х7 (B1FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:38
Каталожный номер:81.7211.1
Комплект:2
Примечание:L=1223,5 мм.
№ на схеме:50
Каталожный номер:150X180L08N
Комплект:4
Примечание:150x180x8,5 (BABSL NBR - бутадиен-нитрильный каучук)
№ на схеме:60
Каталожный номер:912N10X109
Комплект:2
Примечание:M10x10 (DIN 912-10.9)
№ на схеме:64
Каталожный номер:7991N12X408
Комплект:4
Примечание:M12x40 (DIN 7991-8.8)
№ на схеме:69
Каталожный номер:71.8442.1
Комплект:1
Примечание:right hand side, below
№ на схеме:70
Каталожный номер:71.8441.1
Комплект:1
Примечание:left hand side, below
№ на схеме:71
Каталожный номер:82.1723.2
Комплект:1
Примечание:right hand side, above
№ на схеме:72
Каталожный номер:82.1725.2
Комплект:1
Примечание:left hand side, above
№ на схеме:73
Каталожный номер:933N20X609
Комплект:28
Примечание:M20x60 (DIN 933-10.9)
№ на схеме:74
Каталожный номер:912N20X609
Комплект:4
Примечание:M20x60 (DIN 912-10.9)
№ на схеме:86
Каталожный номер:71412B10X1
Комплект:4
Примечание:BM10x1 (DIN 71412)
№ на схеме:152
Каталожный номер:933N18X459
Комплект:32
Примечание:M18х45 (DIN 933-10.9)
