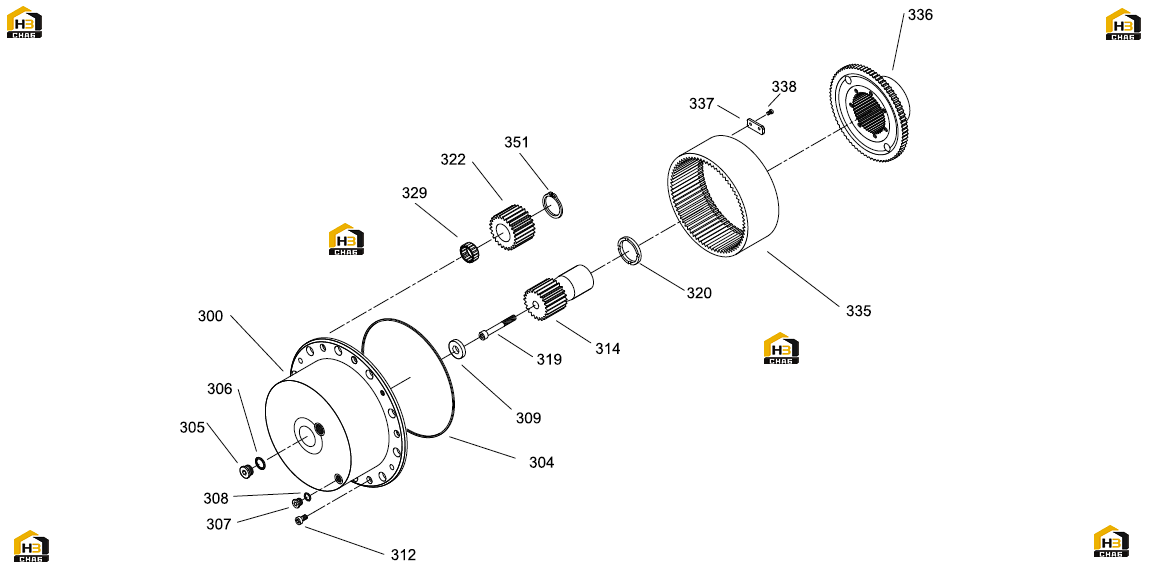

3. бортовой редуктор (планетарная передача)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:305
Каталожный номер:908N24F5
Комплект:2
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:306
Каталожный номер:7603NA24X30
Комплект:2
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:307
Каталожный номер:908N24F5
Комплект:2
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:308
Каталожный номер:7603NA24X30
Комплект:2
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:312
Каталожный номер:7984N10X208
Комплект:6
Примечание:M10x20 (DIN 7984-8.8)
№ на схеме:319
Каталожный номер:912N16X1309
Комплект:2
Примечание:M16x130 (DIN 912-10.9)
№ на схеме:338
Каталожный номер:933N6X129
Комплект:12
Примечание:M6x12 (DIN 933-10.9)
№ на схеме:351
Каталожный номер:471N50X2
Комплект:8
Примечание:50x2 (DIN 471)
