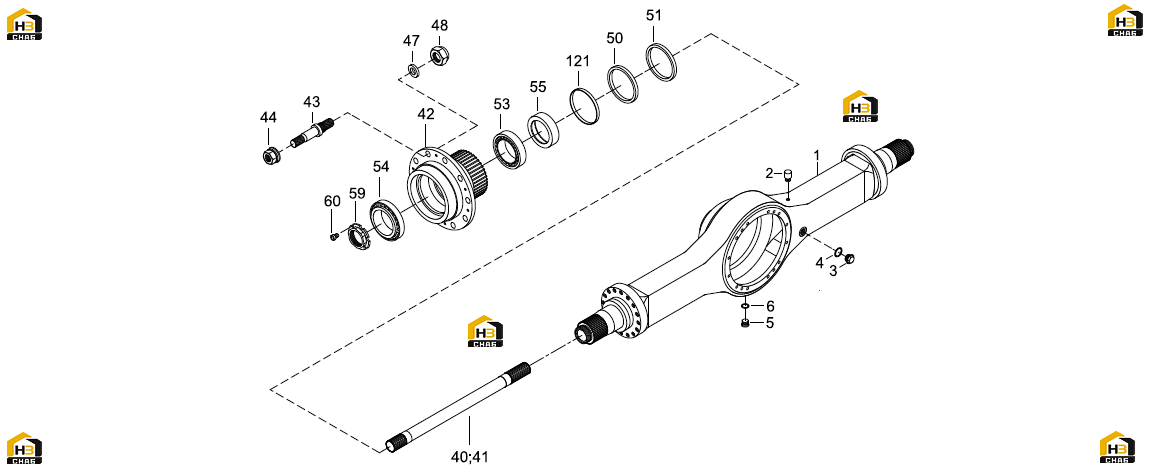

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:1019-03-00
Комплект:1
Примечание:M14x1,5
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:40
Каталожный номер:71.7077.P48
Комплект:2
Примечание:L=738 мм.
№ на схеме:44
Каталожный номер:74361N22F10
Комплект:24
Примечание:
№ на схеме:48
Каталожный номер:985N24F28
Комплект:24
Примечание:M24x2 (DIN 985-8)
№ на схеме:50
Каталожный номер:150X180L08N
Комплект:2
Примечание:150x180x8,5 (BABSL NBR-бутадиен-нитрильный каучук)
№ на схеме:51
Каталожный номер:150X180L08V
Комплект:2
Примечание:150x180x8,5 (BABSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:60
Каталожный номер:912N10X109
Комплект:2
Примечание:M10x10 (DIN 912-10.9)
