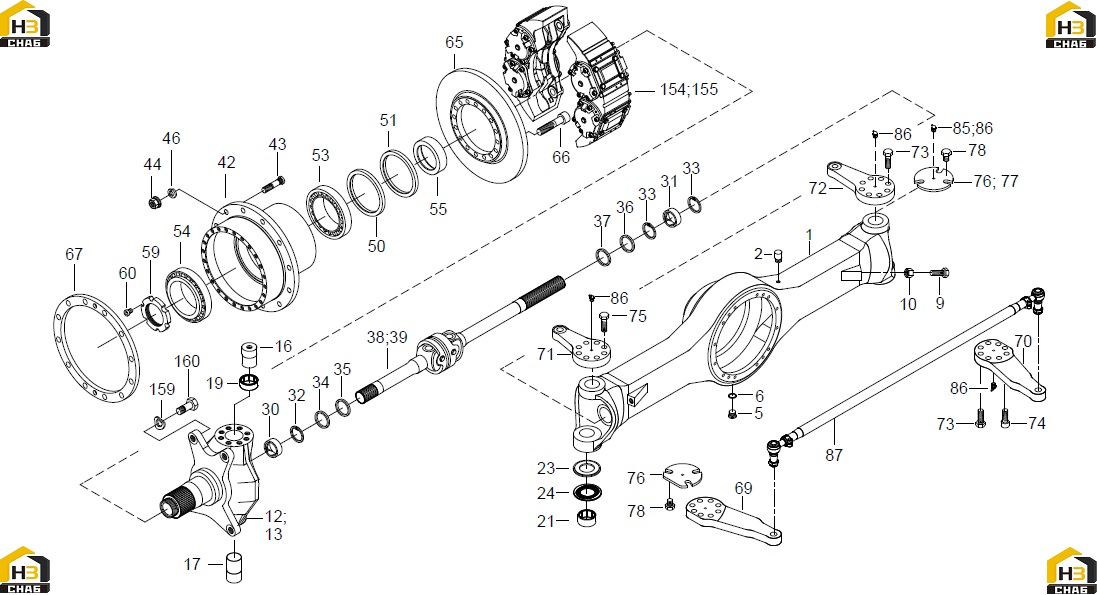

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:10
Каталожный номер:934N208
Комплект:2
Примечание:M20 (DIN 934-8)
№ на схеме:34
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:35
Каталожный номер:060X072L07F
Комплект:2
Примечание:60х72х7 (B1FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:36
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:37
Каталожный номер:060X072L07F
Комплект:2
Примечание:60х72х7 (B1FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:38
Каталожный номер:72.1034.1
Комплект:2
Примечание:L=1110,5 мм.
№ на схеме:50
Каталожный номер:150X180L08V
Комплект:2
Примечание:150x180x8,5 (BABSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом)
№ на схеме:51
Каталожный номер:150X180L08N
Комплект:2
Примечание:150x180x8,5 (BABSL NBR - бутадиен-нитрильный каучук)
№ на схеме:60
Каталожный номер:912N10X109
Комплект:2
Примечание:M10x10 (DIN 912-10.9)
№ на схеме:66
Каталожный номер:912N18X609
Комплект:32
Примечание:M18х60 (DIN 912-10.9)
№ на схеме:69
Каталожный номер:81.6873.1
Комплект:1
Примечание:right hand side
№ на схеме:70
Каталожный номер:81.6893.1
Комплект:1
Примечание:left hand side
№ на схеме:73
Каталожный номер:933N20X609
Комплект:12
Примечание:M20x60 (DIN 933-10.9)
№ на схеме:74
Каталожный номер:912N20X609
Комплект:4
Примечание:M20x60 (DIN 912-10.9)
№ на схеме:78
Каталожный номер:933N20X258
Комплект:6
Примечание:M20x25 (DIN 933-8.8)
№ на схеме:86
Каталожный номер:71412B10X1
Комплект:4
Примечание:BM10x1 (DIN 71412)
№ на схеме:154
Каталожный номер:0172.05
Комплект:1
Примечание:right hand side
№ на схеме:155
Каталожный номер:0172.06
Комплект:1
Примечание:left hand side
№ на схеме:159
Каталожный номер:137NB30
Комплект:4
Примечание:B30 (DIN 137)
