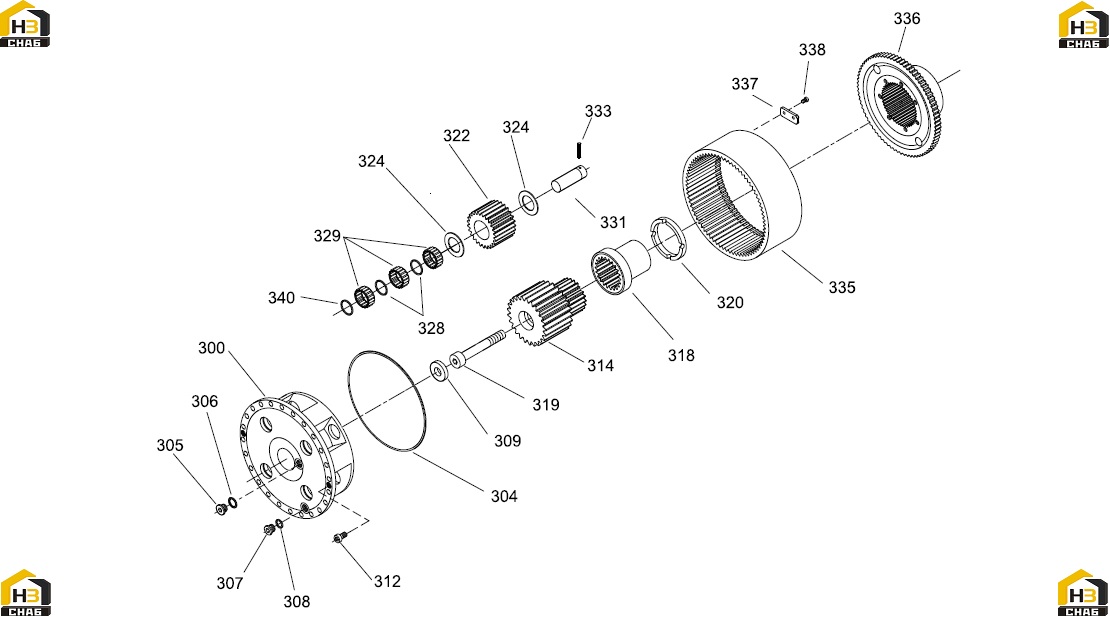

2. редуктор планетарный
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:305
Каталожный номер:908N24F5
Комплект:2
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:306
Каталожный номер:7603NA24X30
Комплект:2
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:307
Каталожный номер:908N24F5
Комплект:2
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:308
Каталожный номер:7603NA24X30
Комплект:2
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:312
Каталожный номер:912N14X409
Комплект:48
Примечание:M14x40 (DIN 912-10.9)
№ на схеме:319
Каталожный номер:912N16X1209
Комплект:2
Примечание:M16x120 (DIN 912-10.9)
№ на схеме:329
Каталожный номер:K045X055X20
Комплект:24
Примечание:45x55x20
№ на схеме:333
Каталожный номер:1481N7X40
Комплект:8
Примечание:7x40 (DIN 1481)
№ на схеме:336
Каталожный номер:509255-542
Комплект:2
Примечание:
№ на схеме:338
Каталожный номер:933N6X129
Комплект:12
Примечание:M6x12 (DIN 933-10.9)
№ на схеме:340
Каталожный номер:O45X2N
Комплект:8
Примечание:45x2 (NBR - бутадиен-нитрильный каучук, твердость по шкале Шора в 70 единиц)
