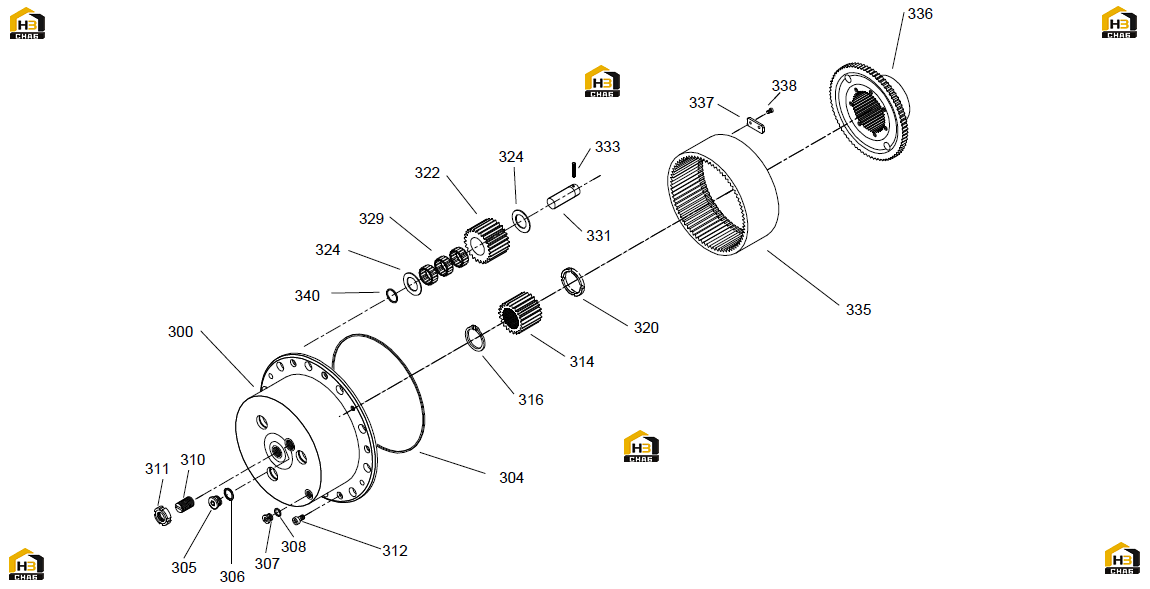

3. бортовой редуктор (планетарная передача)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:305
Каталожный номер:908N24F5
Комплект:2
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:306
Каталожный номер:7603NA24X30
Комплект:2
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:307
Каталожный номер:908N16F5
Комплект:2
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:308
Каталожный номер:7603NA16X20
Комплект:2
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:311
Каталожный номер:70852N26F
Комплект:2
Примечание:M26x1,5 (DIN 70852-6.6)
№ на схеме:312
Каталожный номер:7984N10X208
Комплект:6
Примечание:M10x20 (DIN 7984-8.8)
№ на схеме:316
Каталожный номер:471N52X3
Комплект:2
Примечание:52x3 (DIN 471)
№ на схеме:338
Каталожный номер:912N6X129
Комплект:12
Примечание:M6x12 (DIN 912-10.9)
№ на схеме:340
Каталожный номер:O35X2N
Комплект:8
Примечание:35x2 (NBR - бутадиен-нитрильный каучук, 70 Shore - твердость по шкале Шора в 70 единиц)
