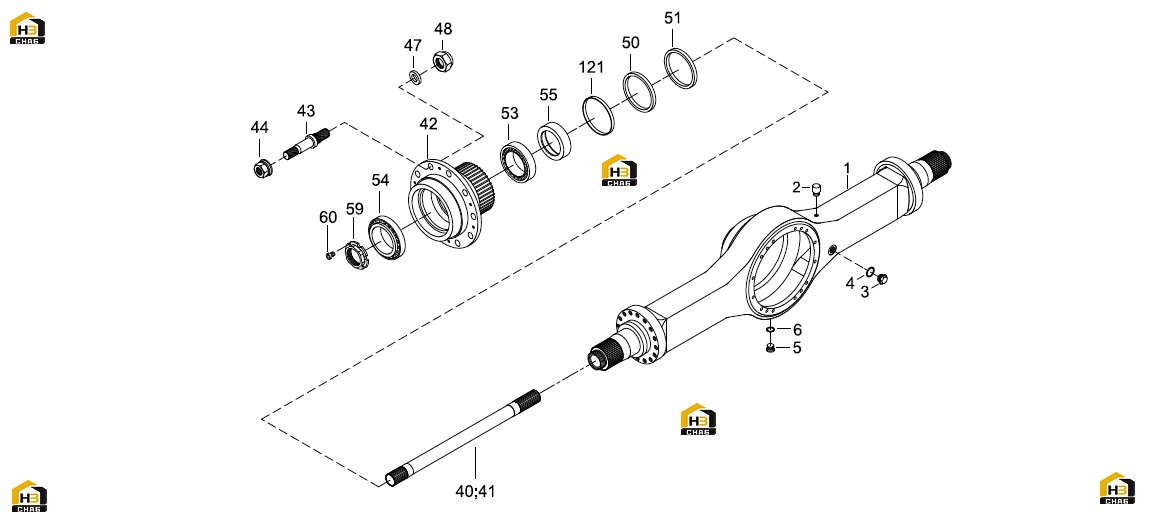

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N24F5
Комплект:1
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA24X30
Комплект:1
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:40
Каталожный номер:81.8115.P2
Комплект:2
Примечание:L=1653,5 мм.
№ на схеме:48
Каталожный номер:985N24F28
Комплект:24
Примечание:M24x2 (DIN 985-8)
№ на схеме:50
Каталожный номер:150X180L08N
Комплект:2
Примечание:150x180x8,5 (BABSL NBR - бутадиен-нитрильный каучук)
№ на схеме:51
Каталожный номер:150X180L08V
Комплект:2
Примечание:150x180x8,5 (BABSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:60
Каталожный номер:912N10X109
Комплект:2
Примечание:M10x10 (DIN 912-10.9)
