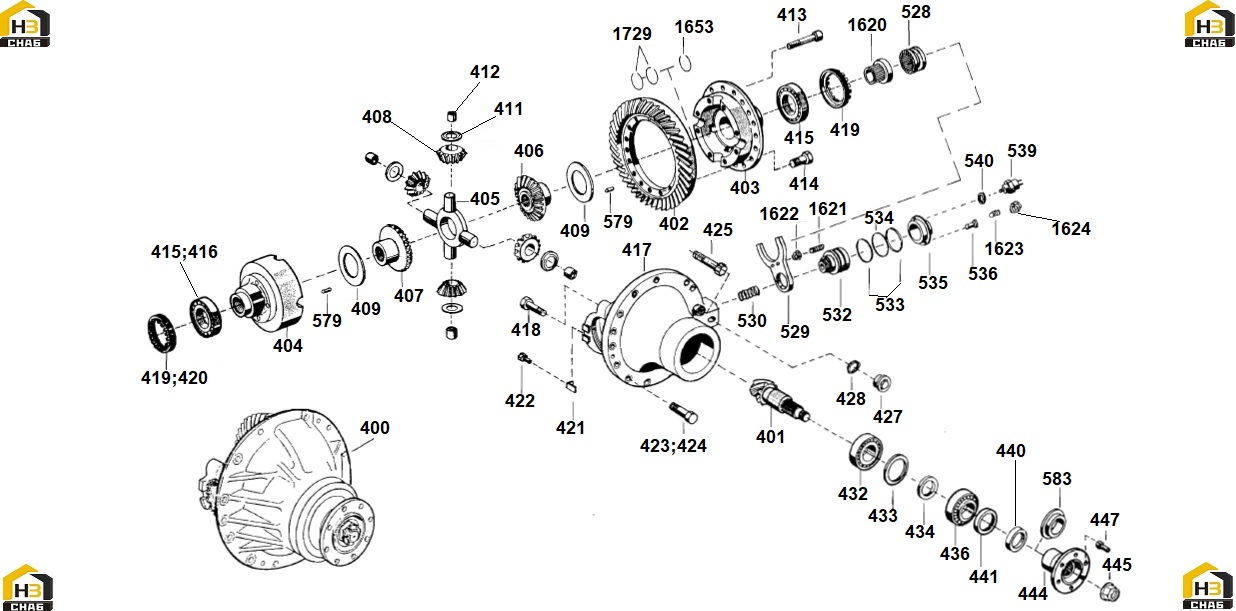

5. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:81.8487.AA
Комплект:1
Примечание:
№ на схеме:401
Каталожный номер:51.1325.3
Комплект:1
Примечание:с позицией 402
№ на схеме:402
Каталожный номер:51.271.3
Комплект:1
Примечание:с позицией 401
№ на схеме:403
Каталожный номер:72.4001.1
Комплект:1
Примечание:с позицией 404
№ на схеме:404
Каталожный номер:71.1670.2
Комплект:1
Примечание:с позицией 403
№ на схеме:413
Каталожный номер:931N14X1009
Комплект:8
Примечание:M14x100 (DIN 931-10.9)
№ на схеме:414
Каталожный номер:933N14X352
Комплект:16
Примечание:M14x35 (DIN 933-12.9)
№ на схеме:418
Каталожный номер:931N16X809
Комплект:4
Примечание:M16x80 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:933N14X359
Комплект:14
Примечание:M14x35 (DIN 933-10.9)
№ на схеме:425
Каталожный номер:931N14X909
Комплект:2
Примечание:M14x90 (DIN 931-10.9)
№ на схеме:427
Каталожный номер:910N30F5
Комплект:1
Примечание:M30x1,5 (DIN 910-5.8)
№ на схеме:428
Каталожный номер:7603NA30X36
Комплект:1
Примечание:A30x36 (DIN 7603-Cu)
№ на схеме:433
Каталожный номер:S120X150X3,5
Комплект:1
Примечание:120x150x3,5 (DIN 988)
№ на схеме:440
Каталожный номер:090X130L12V
Комплект:1
Примечание:90x130x12 (BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом)
№ на схеме:447
Каталожный номер:931N12X509
Комплект:8
Примечание:M12x50 (DIN 931-10.9)
№ на схеме:534
Каталожный номер:O32X5HT-NBR
Комплект:1
Примечание:NBR - бутадиен-нитрильный каучук
№ на схеме:536
Каталожный номер:912N10X559
Комплект:2
Примечание:M10x55 (DIN 912-10.9)
№ на схеме:1621
Каталожный номер:913N10X30
Комплект:2
Примечание:M10x30 (DIN 913-45H)
№ на схеме:1622
Каталожный номер:934N108
Комплект:2
Примечание:M10 (DIN 934-8)
