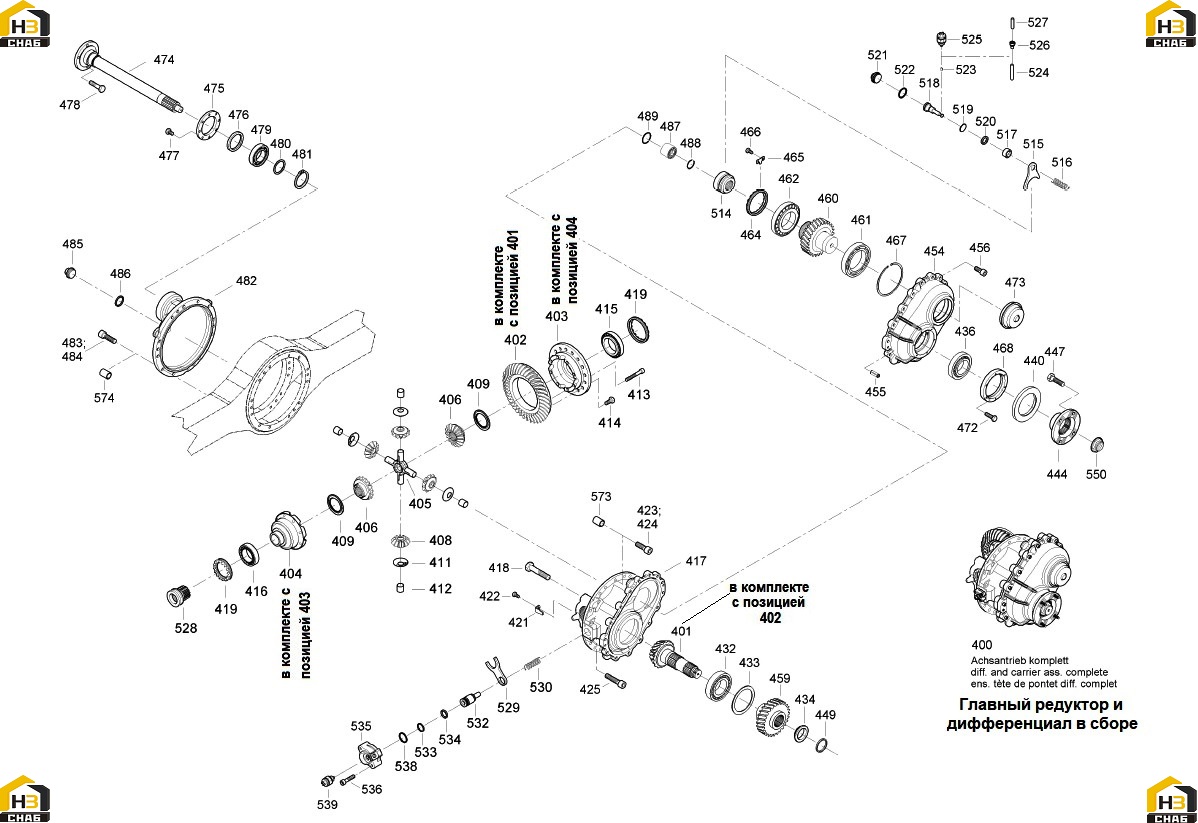

5. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:81.8293.AA
Комплект:1
Примечание:
№ на схеме:401
Каталожный номер:71.4754.2
Комплект:1
Примечание:с позицией 402
№ на схеме:402
Каталожный номер:71.4755.2
Комплект:1
Примечание:с позицией 401
№ на схеме:403
Каталожный номер:71.1064.1
Комплект:1
Примечание:с позицией 404
№ на схеме:404
Каталожный номер:71.3314.2
Комплект:1
Примечание:с позицией 403
№ на схеме:413
Каталожный номер:912N14X809
Комплект:12
Примечание:M14x80 (DIN 912-10.9)
№ на схеме:414
Каталожный номер:933N16X409
Комплект:16
Примечание:M16x40 (DIN 933-10.9)
№ на схеме:418
Каталожный номер:931N16X809
Комплект:4
Примечание:M16x80 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:912N14X559
Комплект:17
Примечание:M14x55 (DIN 912-10.9)
№ на схеме:424
Каталожный номер:912N14X709
Комплект:1
Примечание:M14x70 (DIN 912-10.9)
№ на схеме:425
Каталожный номер:912N14X809
Комплект:2
Примечание:M14x80 (DIN 912-10.9)
№ на схеме:433
Каталожный номер:S130X160X3,5
Комплект:1
Примечание:130x160x3,5 (DIN 988)
№ на схеме:440
Каталожный номер:090X130L12V
Комплект:1
Примечание:90x130x12 BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом)
№ на схеме:447
Каталожный номер:961N14F509
Комплект:4
Примечание:M14x1,5x50 (DIN 961-10.9)
№ на схеме:455
Каталожный номер:1481N10X40
Комплект:2
Примечание:10x40 (DIN 1481)
№ на схеме:456
Каталожный номер:912N12X459
Комплект:15
Примечание:M12x45 (DIN 912-10.9)
№ на схеме:466
Каталожный номер:933N8X169
Комплект:2
Примечание:M8x16 (DIN 933-10.9)
№ на схеме:467
Каталожный номер:472N125X4
Комплект:1
Примечание:J 125x4 DIN472
№ на схеме:472
Каталожный номер:931N6X309
Комплект:6
Примечание:M6x30 (DIN 931-10.9)
№ на схеме:476
Каталожный номер:075X100L10V
Комплект:1
Примечание:75x100x10 BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом)
№ на схеме:477
Каталожный номер:933N10X259
Комплект:8
Примечание:M10x25 (DIN 933-10.9)
№ на схеме:478
Каталожный номер:961N14F509
Комплект:4
Примечание:M14x1,5x50 (DIN 961-10.9)
№ на схеме:480
Каталожный номер:S060X75X3
Комплект:1
Примечание:60x75x3 (DIN 988)
№ на схеме:481
Каталожный номер:471N60X3
Комплект:1
Примечание:60x3 (DIN 471)
№ на схеме:483
Каталожный номер:912N14X559
Комплект:14
Примечание:M14x55 (DIN 912-10.9)
№ на схеме:484
Каталожный номер:912N14X709
Комплект:2
Примечание:M14x70 (DIN 912-10.9)
№ на схеме:485
Каталожный номер:910N30F5
Комплект:1
Примечание:M30x1,5 (DIN 910-5.8)
№ на схеме:486
Каталожный номер:7603NA30X36
Комплект:1
Примечание:A30x36 (DIN 7603-Cu)
№ на схеме:520
Каталожный номер:N30X42X6
Комплект:1
Примечание:N30x42x6 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом)
№ на схеме:521
Каталожный номер:7604N45F5
Комплект:1
Примечание:M45x1,5 (DIN 7604-5.8)
№ на схеме:522
Каталожный номер:7603NA45X52
Комплект:1
Примечание:A45x52 (DIN 7603-Cu)
№ на схеме:523
Каталожный номер:KU8,5KL3
Комплект:1
Примечание:DU8,5KL3 (DIN 5401)
№ на схеме:524
Каталожный номер:6325N8X50
Комплект:1
Примечание:8x50 (DIN 6325)
№ на схеме:527
Каталожный номер:6325N6X24
Комплект:1
Примечание:6x24 (DIN 6325)
№ на схеме:536
Каталожный номер:912N10X459
Комплект:2
Примечание:M10x45 (DIN 912-10.9)
