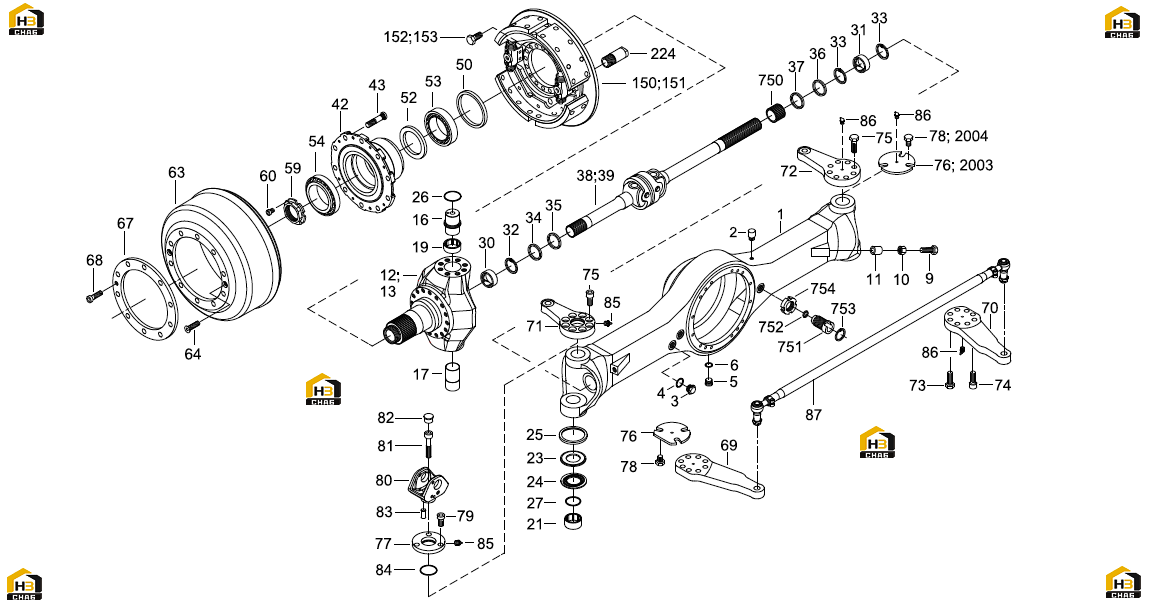

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:10
Каталожный номер:934N208
Комплект:2
Примечание:M20 (DIN 934-8)
№ на схеме:34
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:35
Каталожный номер:060X072L07F
Комплект:2
Примечание:60x72x7 (B1 FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:36
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:37
Каталожный номер:060X072L07F
Комплект:2
Примечание:60x72x7 (B1 FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:38
Каталожный номер:72.3852.1
Комплект:2
Примечание:L=945 мм.
№ на схеме:50
Каталожный номер:148X170L14N
Комплект:2
Примечание:148x170x14,5 (BASL NBR - бутадиен-нитрильный каучук)
№ на схеме:52
Каталожный номер:110X150A12N
Комплект:2
Примечание:110x150x12 (BA NBR - бутадиен-нитрильный каучук)
№ на схеме:53
Каталожный номер:JM822049/10
Комплект:2
Примечание:JM822049/JM822010
№ на схеме:60
Каталожный номер:7984N10X128
Комплект:2
Примечание:M10x12 (DIN 7984-8.8)
№ на схеме:64
Каталожный номер:7991N12X408
Комплект:4
Примечание:M12x40 (DIN 7991-8.8)
№ на схеме:69
Каталожный номер:72.3859.1
Комплект:1
Примечание:Передний мост - левая сторона; Задний мост - правая сторона
№ на схеме:70
Каталожный номер:72.3860.1
Комплект:1
Примечание:Передний мост - правая сторона; Задний мост - левая сторона
№ на схеме:73
Каталожный номер:933N20X609
Комплект:12
Примечание:M20x60 (DIN 933-10.9)
№ на схеме:74
Каталожный номер:912N20X609
Комплект:4
Примечание:M20x60 (DIN 912-10.9)
№ на схеме:78
Каталожный номер:933N20X258
Комплект:6
Примечание:M20x25 (DIN 933-8.8)
№ на схеме:86
Каталожный номер:71412B10X1
Комплект:4
Примечание:BM10x1 (DIN 71412)
№ на схеме:152
Каталожный номер:912N18X409
Комплект:32
Примечание:M18x40 (DIN 912-10.9)
