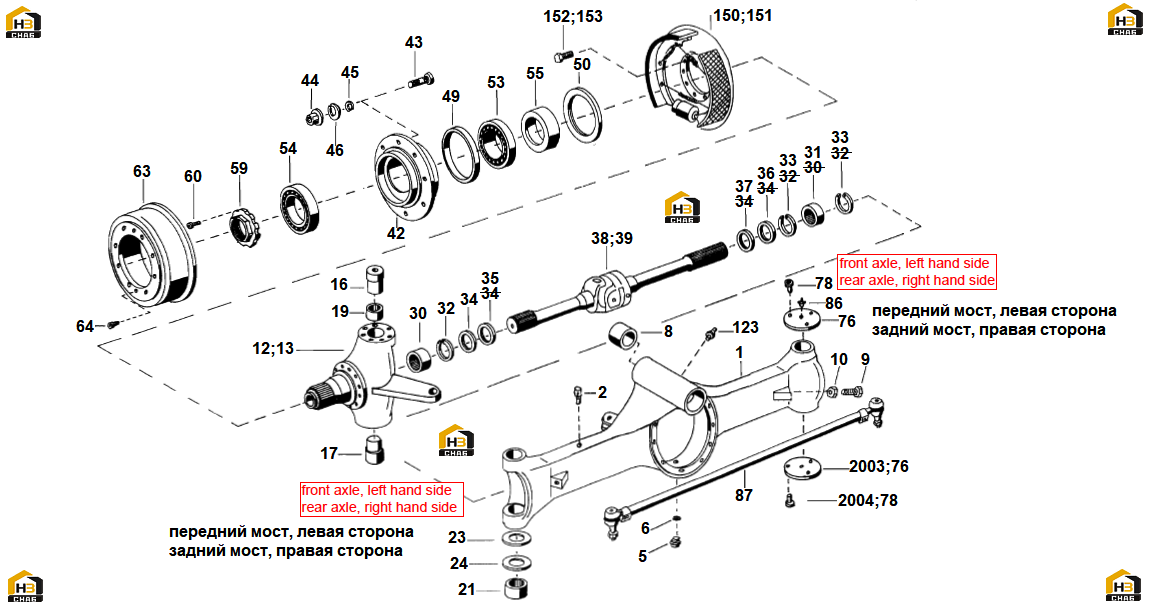

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:12
Каталожный номер:82.2115.0
Комплект:1
Примечание:Передний мост-левая сторона; Задний мост-правая сторона
№ на схеме:13
Каталожный номер:82.2114.0
Комплект:1
Примечание:Передний мост-правая сторона; Задний мост - левая сторона;
№ на схеме:34
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:35
Каталожный номер:060X072L07F
Комплект:2
Примечание:60x72x7 (B1 FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:36
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:37
Каталожный номер:060X072L07F
Комплект:2
Примечание:60x72x7 (B1 FSL NBR - бутадиен-нитрильный каучук)
№ на схеме:38
Каталожный номер:71.7477.1
Комплект:2
Примечание:L=1256,5 мм.
№ на схеме:50
Каталожный номер:140X170R15N
Комплект:2
Примечание:140x170x15 (NBR - бутадиен-нитрильный каучук)
№ на схеме:60
Каталожный номер:7984N10X128
Комплект:2
Примечание:M10x12 (DIN 7984-8.8)
№ на схеме:78
Каталожный номер:933N20X358
Комплект:12
Примечание:M20x35 (DIN 933-8.8)
№ на схеме:86
Каталожный номер:71412A10X1
Комплект:4
Примечание:AM10x1 (DIN 71412)
№ на схеме:152
Каталожный номер:912N16X409
Комплект:34
Примечание:M16x40 (DIN 912-10.9)
№ на схеме:153
Каталожный номер:912N16X309
Комплект:8
Примечание:M16x30 (DIN 912-10.9)
