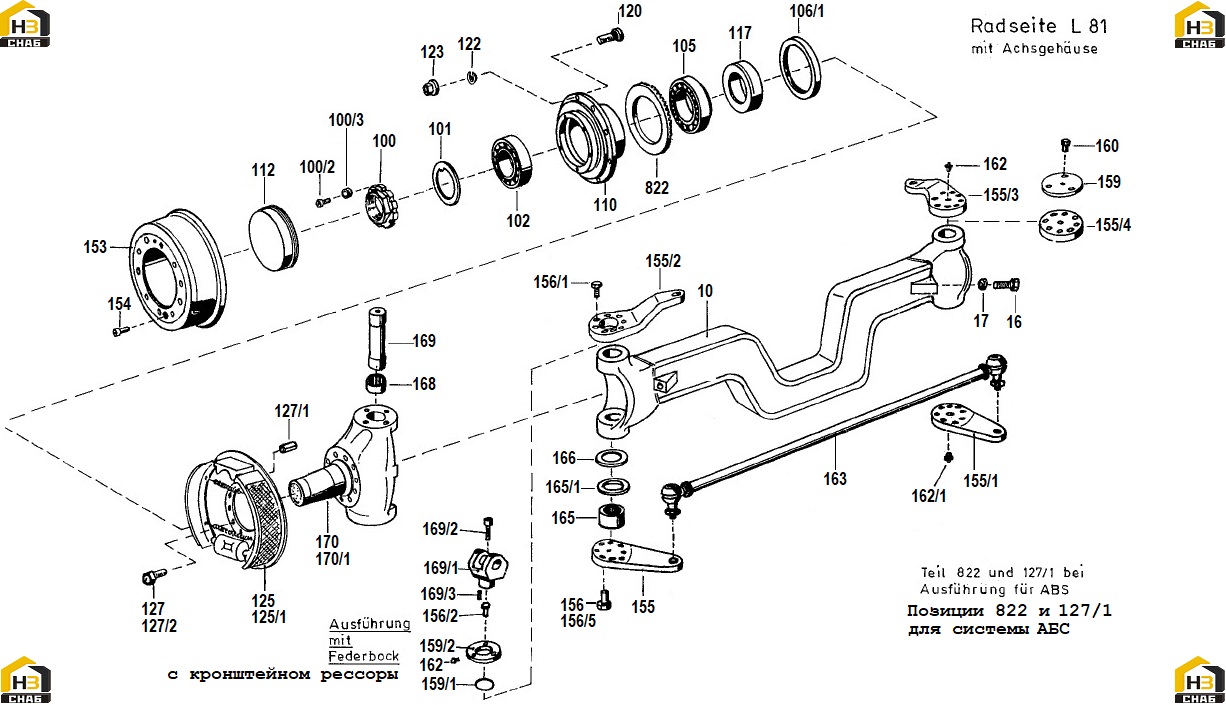

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:
Каталожный номер:158x3
Комплект:2
Примечание:158x3, Viton - вайтон (сополимер перфторпропилена с винилиденфторидом)), твердость по шкале Шора в 70 единиц) (ступица колеса)
№ на схеме:100/3
Каталожный номер:91.1512.4
Комплект:2
Примечание:подшипник колеса
№ на схеме:100/2
Каталожный номер:M8x12
Комплект:2
Примечание:M8x12 (DIN 7984-8.8) (подшипник колеса)
№ на схеме:102
Каталожный номер:30217
Комплект:2
Примечание:DIN 720 (подшипник колеса)
№ на схеме:105
Каталожный номер:33021
Комплект:2
Примечание:DIN 720 (подшипник колеса)
№ на схеме:106/1
Каталожный номер:148x170x14,5
Комплект:2
Примечание:148x170x14,5 BASL (подшипник колеса)
№ на схеме:110
Каталожный номер:81.2815.1
Комплект:2
Примечание:ступица колеса
№ на схеме:112
Каталожный номер:41.564.3
Комплект:2
Примечание:ступица колеса
№ на схеме:117
Каталожный номер:81.2814.4
Комплект:2
Примечание:подшипник колеса
№ на схеме:120
Каталожный номер:109.2747.3
Комплект:20
Примечание:Pos.9 (колёсная шпилька)
№ на схеме:127
Каталожный номер:M20x40
Комплект:12
Примечание:M20x40 (DIN 933-10.9) (тормоз 500х120ZE)
№ на схеме:153
Каталожный номер:81.2898.1
Комплект:2
Примечание:барабан тормозной
№ на схеме:154
Каталожный номер:M12x40
Комплект:4
Примечание:M12x40 (DIN 7991 8.8) барабан тормозной
№ на схеме:155/2
Каталожный номер:71.5190.2
Комплект:1
Примечание:рулевое управление
№ на схеме:155/1
Каталожный номер:71.5193. 1
Комплект:1
Примечание:рулевое управление
№ на схеме:155
Каталожный номер:71.5192.1
Комплект:1
Примечание:рулевое управление
№ на схеме:156/2
Каталожный номер:M20x35
Комплект:3
Примечание:M20x35 (DIN 6912-8.8) (рулевое управление)
№ на схеме:156/1
Каталожный номер:M20x40
Комплект:8
Примечание:M20x40 (DIN 912-10.9) (рулевое управление)
№ на схеме:156
Каталожный номер:M20x60
Комплект:12
Примечание:M20x60 (DIN 933-10.9) (рулевое управление)
№ на схеме:159/2
Каталожный номер:81.3069.3
Комплект:1
Примечание:рулевое управление
№ на схеме:159/1
Каталожный номер:OR60x4
Комплект:2
Примечание:60x4 (рулевое управление)
№ на схеме:162/1
Каталожный номер:AM10x1
Комплект:4
Примечание:AM10x1 (DIN 71412) (рулевое управление)
№ на схеме:163
Каталожный номер:D106.269.12
Комплект:1
Примечание:Pos. 5 (рулевое управление)
№ на схеме:165/1
Каталожный номер:71.4984.4
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:165
Каталожный номер:D107.504.4
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:166
Каталожный номер:D107.718.5
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:168
Каталожный номер:81.2304.4
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:169/3
Каталожный номер:10m6x20
Комплект:2
Примечание:10m6x20 (DIN 6325) (подшипник поворотного кулака)
№ на схеме:169/2
Каталожный номер:M20x100
Комплект:2
Примечание:M20x100 (DIN 912-10.9) (подшипник поворотного кулака)
№ на схеме:169/1
Каталожный номер:81.3105.2
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:169
Каталожный номер:81.4081.3
Комплект:2
Примечание:подшипник поворотного кулака
№ на схеме:170
Каталожный номер:81.565.0
Комплект:2
Примечание:Кулак поворотный
