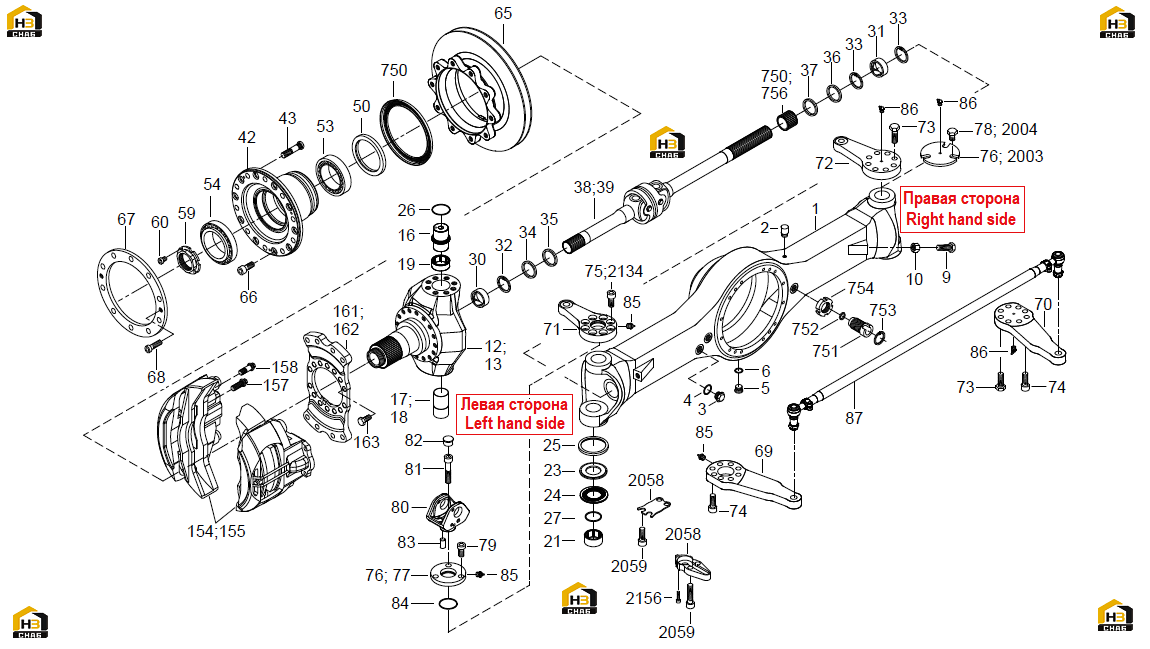

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:10
Каталожный номер:934N168
Комплект:2
Примечание:M16 (DIN 934-8)
№ на схеме:12
Каталожный номер:72.7242.0
Комплект:1
Примечание:Левая сторона
№ на схеме:13
Каталожный номер:72.6107.P5
Комплект:1
Примечание:Правая сторона
№ на схеме:18
Каталожный номер:72.7265.3
Комплект:1
Примечание:для соединения датчика рулевого управления
№ на схеме:34
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR-бутадиен-нитрильный каучук)
№ на схеме:35
Каталожный номер:060X072L07F
Комплект:2
Примечание:60x72x7 (B1 FSL NBR-бутадиен-нитрильный каучук)
№ на схеме:36
Каталожный номер:060X072B07N
Комплект:2
Примечание:60x72x7 (B1 NBR-бутадиен-нитрильный каучук)
№ на схеме:37
Каталожный номер:060X072L07F
Комплект:2
Примечание:60x72x7 (B1 FSL NBR-бутадиен-нитрильный каучук)
№ на схеме:53
Каталожный номер:JM822049/10
Комплект:2
Примечание:JM822049/JM822010
№ на схеме:60
Каталожный номер:7984N10X128
Комплект:2
Примечание:M10x12 (DIN 7984-8.8)
№ на схеме:66
Каталожный номер:912N20F459
Комплект:20
Примечание:M20x1,5x45 (DIN 912-10.9)
№ на схеме:73
Каталожный номер:933N20X609
Комплект:6
Примечание:M20x60 (DIN 933-10.9)
№ на схеме:74
Каталожный номер:912N20X609
Комплект:8
Примечание:M20x60 (DIN 912-10.9)
№ на схеме:75
Каталожный номер:912N20X409
Комплект:16
Примечание:M20x40 (DIN 912-10.9)
№ на схеме:81
Каталожный номер:912N20X1009
Комплект:2
Примечание:M20x100 (DIN 912-10.9)
№ на схеме:83
Каталожный номер:6325N10X20
Комплект:2
Примечание:10x20 (DIN 6325)
№ на схеме:85
Каталожный номер:71412A10X1
Комплект:3
Примечание:AM10x1 (DIN 71412)
№ на схеме:86
Каталожный номер:71412B10X1
Комплект:1
Примечание:BM10x1 (DIN 71412)
№ на схеме:163
Каталожный номер:933N20X402
Комплект:28
Примечание:M20x40 (DIN 933-12.9)
№ на схеме:2059
Каталожный номер:912N20X909
Комплект:2
Примечание:M20x90 (DIN 912-10.9)
№ на схеме:2156
Каталожный номер:912N10X409
Комплект:1
Примечание:M10x40 (DIN 912-10.9)
