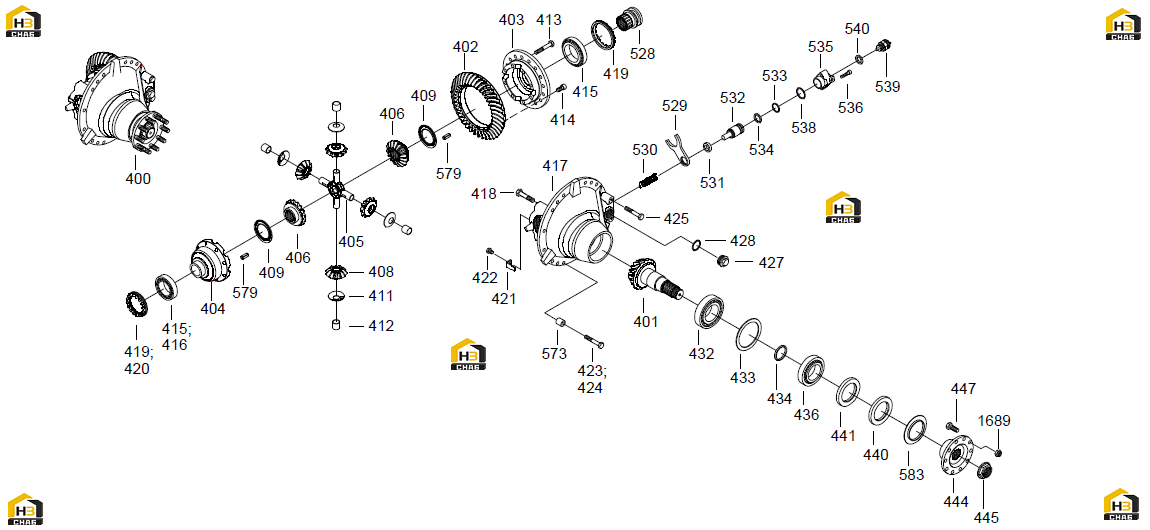

5. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:61.0255.AA
Комплект:1
Примечание:
№ на схеме:401
Каталожный номер:41.530.3
Комплект:1
Примечание:с позицией 402
№ на схеме:402
Каталожный номер:41.532.3
Комплект:1
Примечание:с позицией 401
№ на схеме:403
Каталожный номер:41.486.1
Комплект:1
Примечание:с позицией 404
№ на схеме:404
Каталожный номер:51.460.1
Комплект:1
Примечание:с позицией 403
№ на схеме:413
Каталожный номер:912N10X709
Комплект:12
Примечание:M10x70 (DIN 912-10.9)
№ на схеме:414
Каталожный номер:933N14X352
Комплект:16
Примечание:M14x35 (DIN 933-12.9)
№ на схеме:418
Каталожный номер:931N14X709
Комплект:4
Примечание:M14x70 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:933N14X359
Комплект:10
Примечание:M14x35 (DIN 933-10.9)
№ на схеме:425
Каталожный номер:931N14X909
Комплект:2
Примечание:M14x90 (DIN 931-10.9)
№ на схеме:427
Каталожный номер:7604N45F5
Комплект:1
Примечание:M45x1,5 (DIN 7604-5.8)
№ на схеме:428
Каталожный номер:7603NA45X52
Комплект:1
Примечание:A45x52 (DIN 7603-Cu)
№ на схеме:432
Каталожный номер:HM813841/11
Комплект:1
Примечание:HM813841/HM813811
№ на схеме:436
Каталожный номер:66200/66462
Комплект:1
Примечание:
№ на схеме:440
Каталожный номер:090X120L12V
Комплект:1
Примечание:90x120x12 (BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:536
Каталожный номер:912N8X409
Комплект:2
Примечание:M8x40 (DIN 912-10.9)
