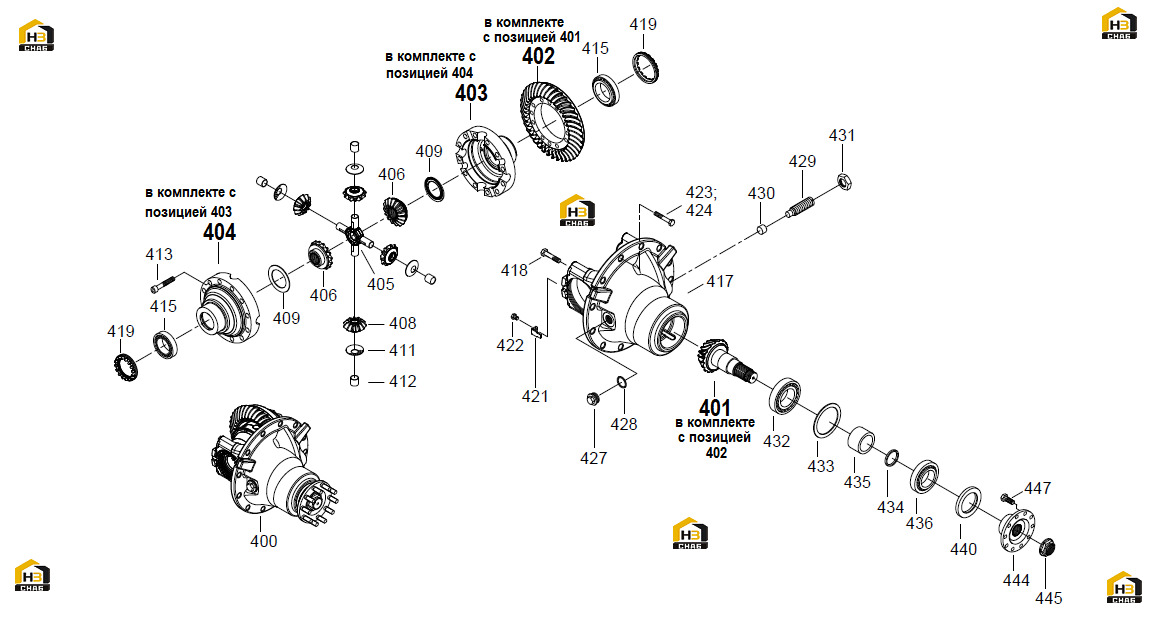

3. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:51.4714.AA
Комплект:1
Примечание:
№ на схеме:401
Каталожный номер:41.3029.3
Комплект:1
Примечание:в комплекте с позицией 402
№ на схеме:402
Каталожный номер:41.3030.3
Комплект:1
Примечание:в комплекте с позицией 401
№ на схеме:403
Каталожный номер:41.187.3
Комплект:1
Примечание:в комплекте с позицией 404
№ на схеме:404
Каталожный номер:41.186.3
Комплект:1
Примечание:в комплекте с позицией 403
№ на схеме:408
Каталожный номер:41.330.4
Комплект:4
Примечание:Включая позицию 412
№ на схеме:413
Каталожный номер:912N14X909
Комплект:12
Примечание:M14x90 (DIN 912-10.9)
№ на схеме:415
Каталожный номер:395S/394A
Комплект:2
Примечание:
№ на схеме:418
Каталожный номер:931N14X709
Комплект:4
Примечание:M14x70 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:933N14X359
Комплект:12
Примечание:M14x35 (DIN 933-10.9)
№ на схеме:427
Каталожный номер:908N24F5
Комплект:1
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:428
Каталожный номер:7603NA24X30
Комплект:1
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:431
Каталожный номер:936N24F5
Комплект:1
Примечание:M24x1,5 (DIN 936-5S)
№ на схеме:433
Каталожный номер:S080X100X3
Комплект:1
Примечание:80x100x3,5 (DIN 988)
№ на схеме:434
Каталожный номер:S045X55X3
Комплект:1
Примечание:45x55x3 (DIN 988)
№ на схеме:440
Каталожный номер:065X100L10V
Комплект:1
Примечание:65x100x10 (BAUMSLX7 Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:447
Каталожный номер:933N12X359
Комплект:8
Примечание:M12x35 (DIN 933-10.9)
