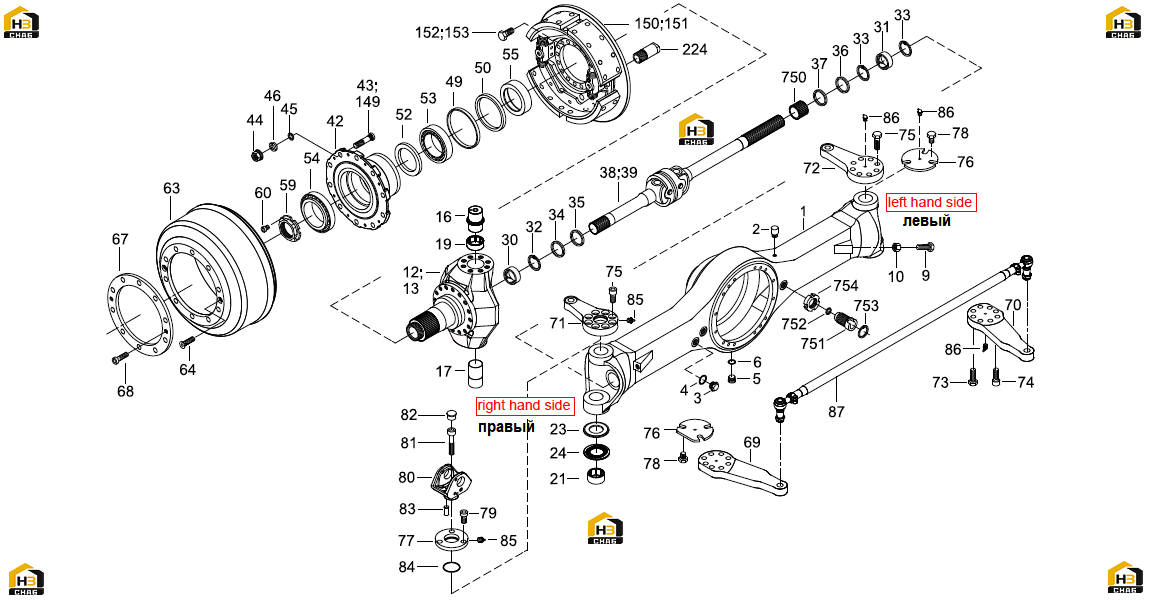

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:10
Каталожный номер:934N208
Комплект:2
Примечание:M20 (DIN 934-8)
№ на схеме:32
Каталожный номер:472N55X2
Комплект:2
Примечание:J 55x2 (DIN 472)
№ на схеме:34
Каталожный номер:042X055B07N
Комплект:2
Примечание:42x55x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:35
Каталожный номер:042X055L07N
Комплект:2
Примечание:42x55x7 (B1 SL NBR - бутадиен-нитрильный каучук)
№ на схеме:36
Каталожный номер:052X068B07N
Комплект:2
Примечание:52x68x7 (B1 NBR - бутадиен-нитрильный каучук)
№ на схеме:37
Каталожный номер:052X068L07N
Комплект:2
Примечание:52x68x7 (B1 SL NBR - бутадиен-нитрильный каучук)
№ на схеме:38
Каталожный номер:51.1428.1
Комплект:2
Примечание:L=1139,5 мм.
№ на схеме:50
Каталожный номер:120X150L15N
Комплект:2
Примечание:120x150x15 (BASL NBR - бутадиен-нитрильный каучук)
№ на схеме:52
Каталожный номер:100X130A12N
Комплект:2
Примечание:100x130x12 (BA NBR - бутадиен-нитрильный каучук)
№ на схеме:60
Каталожный номер:7984N10X128
Комплект:2
Примечание:M10x12 (DIN7984-8.8)
№ на схеме:64
Каталожный номер:7991N12X408
Комплект:4
Примечание:M12x40 (DIN 7991-8.8)
№ на схеме:73
Каталожный номер:933N20X609
Комплект:12
Примечание:M20x60 (DIN 933-10.9)
№ на схеме:78
Каталожный номер:933N20X258
Комплект:6
Примечание:M20x25 (DIN 933-8.8)
№ на схеме:86
Каталожный номер:71412B10X1
Комплект:4
Примечание:BM10x1 (DIN 71412)
№ на схеме:152
Каталожный номер:912N18X409
Комплект:32
Примечание:M18x40 (DIN 912-10.9)
