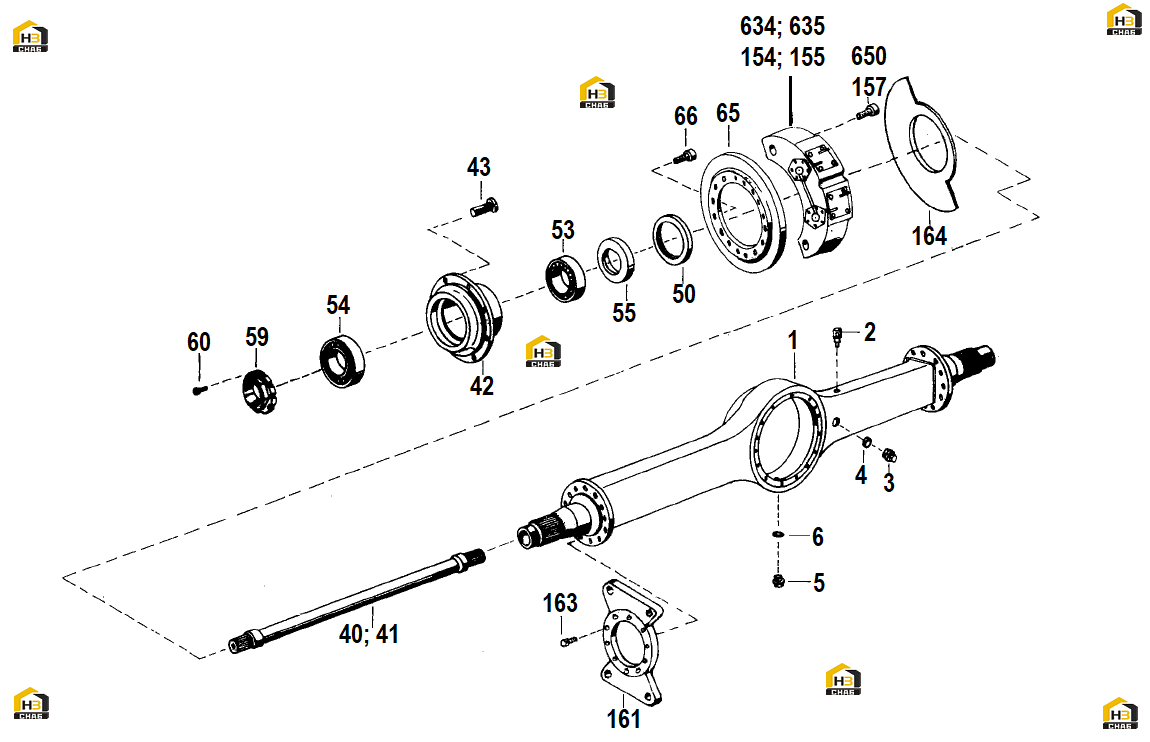

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:5
Каталожный номер:908N16F5
Комплект:1
Примечание:M16x1,5 (DIN 908-5.8)
№ на схеме:6
Каталожный номер:7603NA16X20
Комплект:1
Примечание:A16x20 (DIN 7603-Cu)
№ на схеме:40
Каталожный номер:41.1334.P10
Комплект:1
Примечание:L=740 мм.
№ на схеме:41
Каталожный номер:41.1334.P10
Комплект:1
Примечание:L=740 мм.
№ на схеме:50
Каталожный номер:105X130L12V
Комплект:2
Примечание:105x130x12 (BAUMSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:60
Каталожный номер:7984N8X108
Комплект:2
Примечание:M8x10 (DIN 7984-8.8)
№ на схеме:66
Каталожный номер:912N10X709
Комплект:20
Примечание:M10x70 (DIN 912-10.9)
№ на схеме:154
Каталожный номер:12532.01
Комплект:1
Примечание:Left hand side (левый)
№ на схеме:155
Каталожный номер:12532.02
Комплект:1
Примечание:Right hand side (правый)
№ на схеме:157
Каталожный номер:N12X309
Комплект:4
Примечание:M12x30 (10.9)
№ на схеме:163
Каталожный номер:912N12X359
Комплект:16
Примечание:M12x35 (DIN 912-10.9)
№ на схеме:634
Каталожный номер:104170.01
Комплект:1
Примечание:Right hand side (правый)
№ на схеме:635
Каталожный номер:104170.02
Комплект:1
Примечание:Left hand side (левый)
№ на схеме:650
Каталожный номер:933N10X309
Комплект:4
Примечание:M10х30 (DIN933-10.9)
