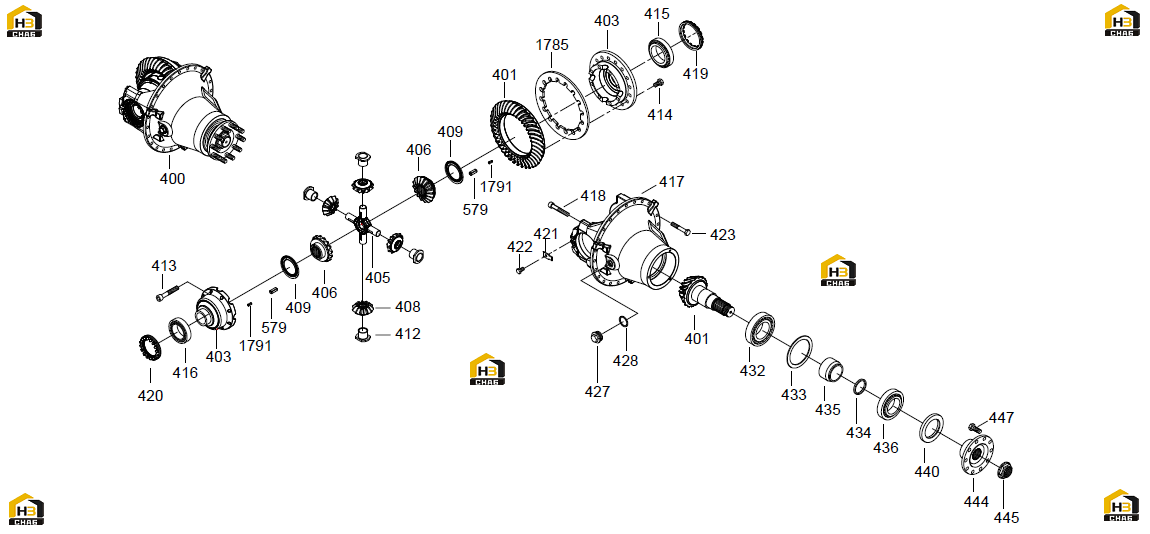

3. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:111.0817.AA
Комплект:1
Примечание:
№ на схеме:406
Каталожный номер:91.6287.2
Комплект:2
Примечание:
№ на схеме:413
Каталожный номер:912N16X1009
Комплект:12
Примечание:M16x100 (DIN 912-10.9)
№ на схеме:414
Каталожный номер:933N20X509
Комплект:16
Примечание:M20x50 (DIN 933-10.9)
№ на схеме:418
Каталожный номер:912N20X1109
Комплект:4
Примечание:M20x110 (DIN 912-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:933N14X409
Комплект:24
Примечание:M14x40 (DIN 933-10.9)
№ на схеме:427
Каталожный номер:910N42F5
Комплект:1
Примечание:M42x1,5 (DIN 910-5.8)
№ на схеме:428
Каталожный номер:7603NA42X49
Комплект:1
Примечание:A42x49 (DIN 7603-Cu)
№ на схеме:434
Каталожный номер:S090X105X3,5
Комплект:1
Примечание:90x105x3,5 (DIN 988)
№ на схеме:440
Каталожный номер:145X190L17V
Комплект:1
Примечание:145x190x17 (BAUMSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:579
Каталожный номер:1481N8X20
Комплект:6
Примечание:8x20 (DIN 1481)
№ на схеме:1791
Каталожный номер:1481N5X20
Комплект:6
Примечание:5x20 (DIN 1481)
