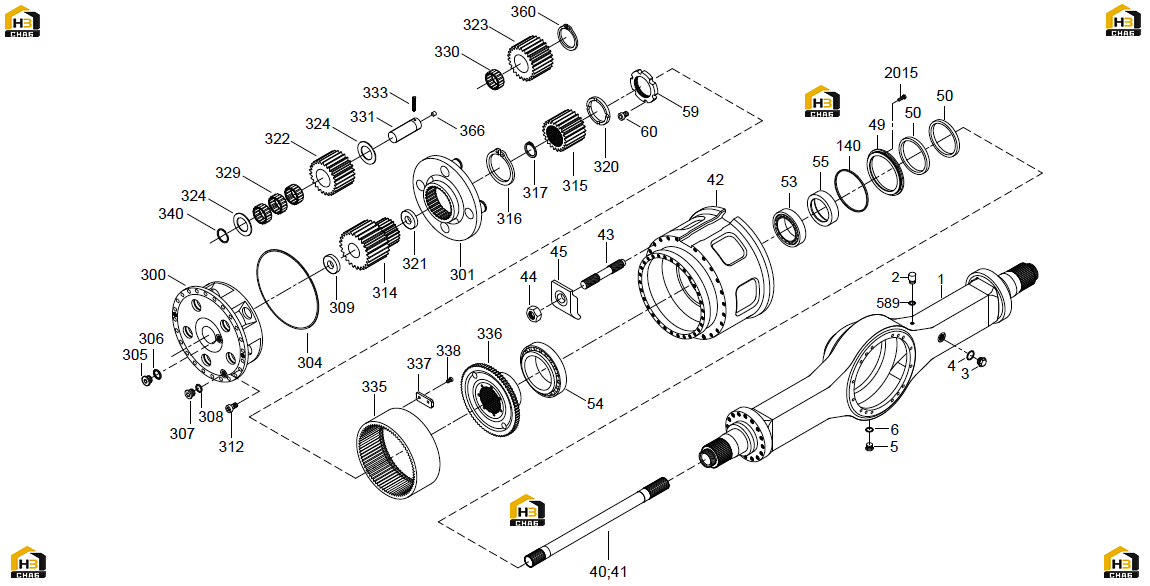

1. ступица моста
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:1019-03-00
Комплект:1
Примечание:M14x1,5
№ на схеме:5
Каталожный номер:908N24F5M
Комплект:1
Примечание:M24x1,5 (DIN 908-5.8 с магнитом)
№ на схеме:6
Каталожный номер:7603NA24X30
Комплект:1
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:50
Каталожный номер:260X280L10V
Комплект:4
Примечание:260x280x10 (BABSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:60
Каталожный номер:912N12X209
Комплект:2
Примечание:M12x20 (DIN 912-10.9)
№ на схеме:140
Каталожный номер:O330X3N
Комплект:2
Примечание:330x3 (NBR - бутадиен-нитрильный каучук, твердость по шкале Шора в 70 единиц)
№ на схеме:305
Каталожный номер:908N24F5
Комплект:2
Примечание:M24x1,5 (DIN 908-5.8)
№ на схеме:306
Каталожный номер:7603NA24X30
Комплект:2
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:307
Каталожный номер:908N24F5M
Комплект:2
Примечание:M24x1,5 (DIN 908-5.8 с магнитом)
№ на схеме:308
Каталожный номер:7603NA24X30
Комплект:2
Примечание:A24x30 (DIN 7603-Cu)
№ на схеме:312
Каталожный номер:961N22F709
Комплект:72
Примечание:M22x1,5x70 (DIN 961-10.9)
№ на схеме:316
Каталожный номер:471N160X4
Комплект:2
Примечание:A160x4 (DIN 471)
№ на схеме:317
Каталожный номер:471N65X4
Комплект:2
Примечание:AS65x4 (DIN 471)
№ на схеме:333
Каталожный номер:1481N12X55
Комплект:10
Примечание:12x55 (DIN 1481)
№ на схеме:338
Каталожный номер:933N10X209
Комплект:24
Примечание:M10x20 (DIN 933-10.9)
№ на схеме:360
Каталожный номер:471N50X2
Комплект:8
Примечание:50x2 (DIN 471)
№ на схеме:589
Каталожный номер:7603NA14X18
Комплект:1
Примечание:A14x18 (DIN 7603-Cu)
№ на схеме:2015
Каталожный номер:933N6X209
Комплект:12
Примечание:M6x20 (DIN 933-10.9)
