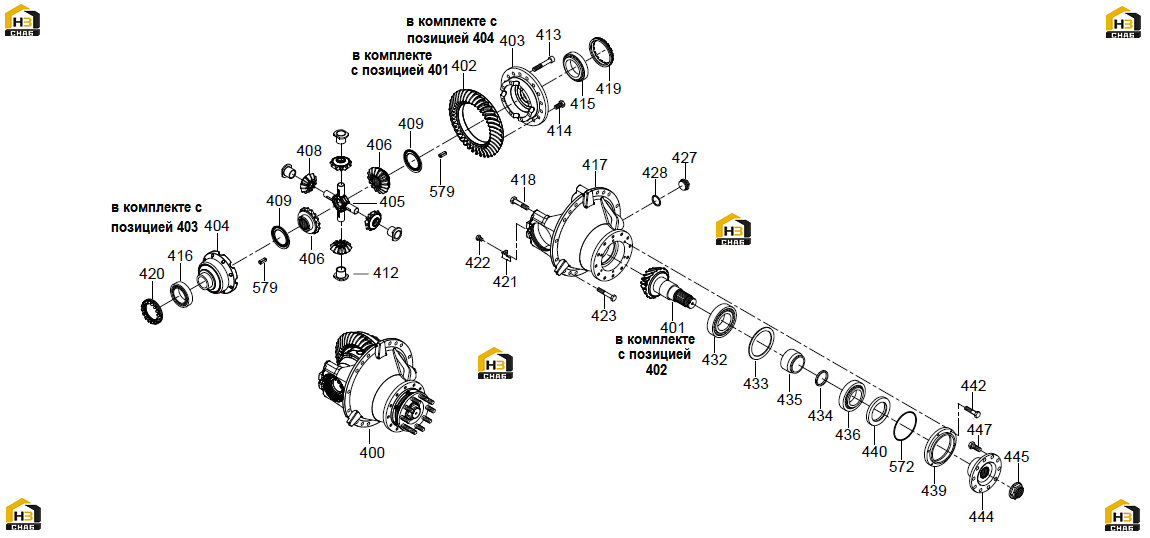

3. главный редуктор в сборе (дифференциал)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:400
Каталожный номер:101.1276.AA
Комплект:1
Примечание:
№ на схеме:401
Каталожный номер:82.0370.2
Комплект:1
Примечание:с позицией 402
№ на схеме:402
Каталожный номер:82.0371.2
Комплект:1
Примечание:с позицией 401
№ на схеме:403
Каталожный номер:81.9813.0
Комплект:1
Примечание:с позицией 404
№ на схеме:404
Каталожный номер:81.9811.1
Комплект:1
Примечание:с позицией 403
№ на схеме:406
Каталожный номер:81.9947.2
Комплект:2
Примечание:
№ на схеме:413
Каталожный номер:912N14X1109
Комплект:12
Примечание:M14x110 (DIN 912-10.9)
№ на схеме:414
Каталожный номер:933N16X459
Комплект:16
Примечание:M16x45 (DIN 933-10.9)
№ на схеме:418
Каталожный номер:931N16X909
Комплект:4
Примечание:M16x90 (DIN 931-10.9)
№ на схеме:422
Каталожный номер:933N8X129
Комплект:2
Примечание:M8x12 (DIN 933-10.9)
№ на схеме:423
Каталожный номер:933N14X409
Комплект:16
Примечание:M14x40 (DIN 933-10.9)
№ на схеме:427
Каталожный номер:910N42F5
Комплект:1
Примечание:M42x1,5 (DIN 910-5.8)
№ на схеме:428
Каталожный номер:7603NA42X49
Комплект:1
Примечание:A42x49 (DIN 7603-Cu)
№ на схеме:432
Каталожный номер:JW8049/010
Комплект:1
Примечание:JW8049/JW8010
№ на схеме:433
Каталожный номер:S130X160X3,
Комплект:1
Примечание:130x160x3,5 (DIN 988)
№ на схеме:434
Каталожный номер:S070X82X3,5
Комплект:1
Примечание:70x82x3,5 (DIN 988)
№ на схеме:436
Каталожный номер:JW7049/010
Комплект:1
Примечание:JW7049/JW7010
№ на схеме:440
Каталожный номер:105X130L12V
Комплект:1
Примечание:105x130x12 (BAUMSL Viton - вайтон (сополимер перфторпропилена с винилиденфторидом))
№ на схеме:442
Каталожный номер:912N8X209
Комплект:6
Примечание:M8x20 (DIN 912-10.9)
№ на схеме:572
Каталожный номер:O135X2,5V
Комплект:1
Примечание:135x2,5, (FKM - фтор-каучук, твердость по шкале Шора в 70 единиц)
