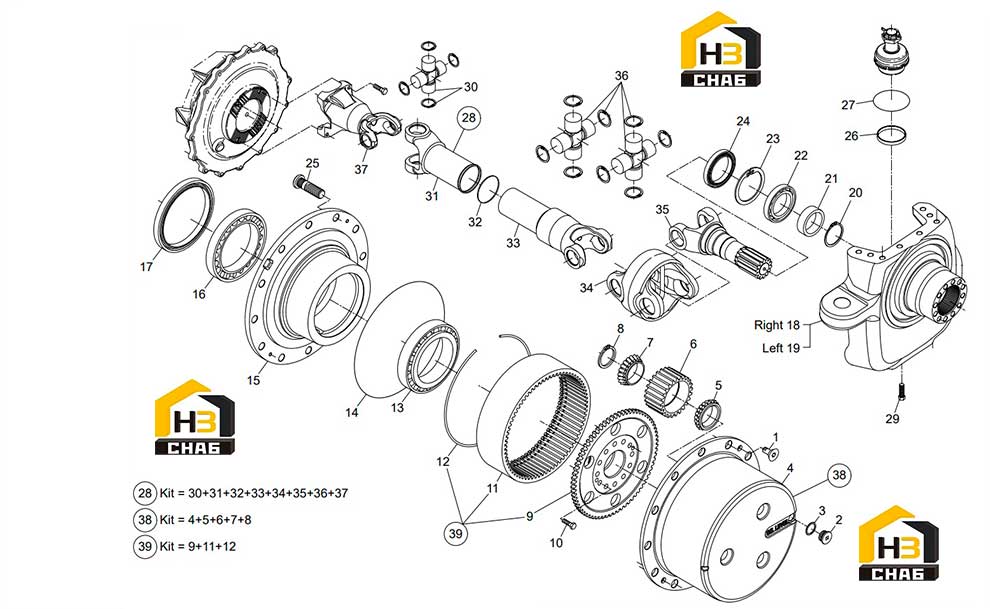

Редуктор бортовой и комплектующие моста

← Редуктор Система амортизации моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:000.057073

Комплект:4

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:000.065050

Комплект:2

Примечание:

№ на схеме:3

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLANET GEAR CARRIER

Каталожный номер:970.06.015.04

Комплект:2

Примечание:

№ на схеме:5

Наименование:INNER RACE

Каталожный номер:005.72.3999

Комплект:6

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL PINION

Каталожный номер:970.06.021.05

Комплект:6

Примечание:

№ на схеме:7

Наименование:INNER RACE

Каталожный номер:005.72.3998

Комплект:6

Примечание:

№ на схеме:8

Наименование:RING

Каталожный номер:970.06.020.02

Комплект:6

Примечание:

№ на схеме:9

Наименование:RING GEAR SUPPORT

Каталожный номер:970.06.017.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:016.03.0760

Комплект:24

Примечание:

№ на схеме:11

Наименование:RING GEAR

Каталожный номер:970.06.055.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:SNAP RING

Каталожный номер:770.06.011.01

Комплект:2

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:005.10.3862

Комплект:2

Примечание:

№ на схеме:14

Наименование:O - RING

Каталожный номер:001.05.2944

Комплект:2

Примечание:

№ на схеме:15

Наименование:WHEEL HUB

Каталожный номер:970.06.016.02

Комплект:2

Примечание:

№ на схеме:16

Наименование:TAPER ROLLER BEARING

Каталожный номер:970.06.614.01

Комплект:2

Примечание:

№ на схеме:17

Наименование:SEAL

Каталожный номер:970.06.026.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:STEERING CASE

Каталожный номер:970.06.012.04

Комплект:1

Примечание:

№ на схеме:19

Наименование:STEERING CASE

Каталожный номер:970.06.011.04

Комплект:1

Примечание:

№ на схеме:20

Наименование:CIRCLIP

Каталожный номер:002.01.1146

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:970.06.022.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:BALL BEARING

Каталожный номер:005.01.0623

Комплект:2

Примечание:

№ на схеме:23

Наименование:CIRCLIP

Каталожный номер:002.02.0904

Комплект:2

Примечание:

№ на схеме:24

Наименование:SEAL

Каталожный номер:970.06.023.01

Комплект:2

Примечание:

№ на схеме:25

Наименование:WHEEL STUD

Каталожный номер:000.057061

Комплект:24

Примечание:

№ на схеме:26

Наименование:PLUG

Каталожный номер:015.03.4059

Комплект:2

Примечание:

№ на схеме:27

Наименование:O - RING

Каталожный номер:001.05.1543

Комплект:2

Примечание:

№ на схеме:28

Наименование:JOINT

Каталожный номер:970.06.617.02

Комплект:2

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1006

Комплект:12

Примечание:
