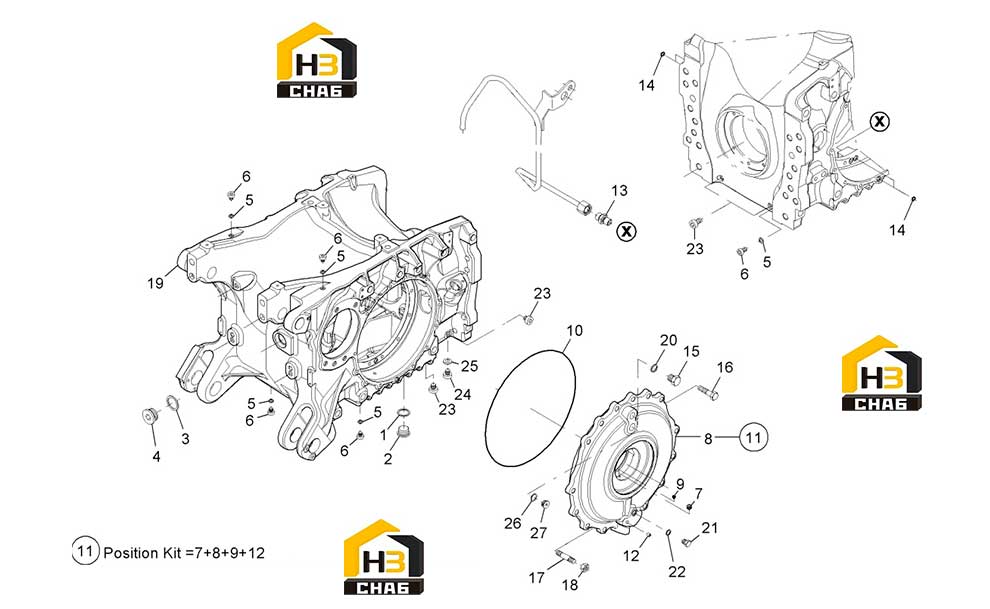

Корпус редуктора

← Компоненты рулевого управления Комплектующие корпуса редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL WASHER

Каталожный номер:011.07.3922

Комплект:2

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:000.065114.A

Комплект:2

Примечание:

№ на схеме:3

Наименование:SEAL WASHER

Каталожный номер:011.07.4062

Комплект:1

Примечание:

№ на схеме:4

Наименование:GRUB BOLT

Каталожный номер:016.25.4061

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL WASHER

Каталожный номер:011.07.3923

Комплект:6

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:016.25.2926

Комплект:6

Примечание:

№ на схеме:7

Наименование:INSECTEUR

Каталожный номер:970.01.016.03

Комплект:4

Примечание:

№ на схеме:8

Наименование:FLANGE

Каталожный номер:970.01.015.02

Комплект:2

Примечание:

№ на схеме:9

Наименование:INSECTEUR

Каталожный номер:970.01.016.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:O - RING

Каталожный номер:001.05.3927

Комплект:2

Примечание:

№ на схеме:11

Наименование:FLANGE

Каталожный номер:970.01.701.02

Комплект:2

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:015.06.3933

Комплект:6

Примечание:

№ на схеме:13

Наименование:ADAPTOR

Каталожный номер:019.03.4094

Комплект:1

Примечание:

№ на схеме:14

Наименование:O - RING

Каталожный номер:001.05.3926

Комплект:5

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:016.10.2629

Комплект:2

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:24

Примечание:

№ на схеме:17

Наименование:STUD

Каталожный номер:017.02.3944

Комплект:4

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:006.03.3435

Комплект:4

Примечание:

№ на схеме:19

Наименование:HOUSING

Каталожный номер:970.01.014.07

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:011.07.2763

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:016.10.1467

Комплект:2

Примечание:

№ на схеме:22

Наименование:SEAL WASHER

Каталожный номер:011.07.3924

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:016.32.3942

Комплект:5

Примечание:

№ на схеме:24

Наименование:GRUB BOLT

Каталожный номер:016.25.4103

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL WASHER

Каталожный номер:011.07.1215

Комплект:1

Примечание:

№ на схеме:26

Наименование:SEAL WASHER

Каталожный номер:011.07.0704

Комплект:2

Примечание:

№ на схеме:27

Наименование:GRUB BOLT

Каталожный номер:016.25.3982

Комплект:2

Примечание:
