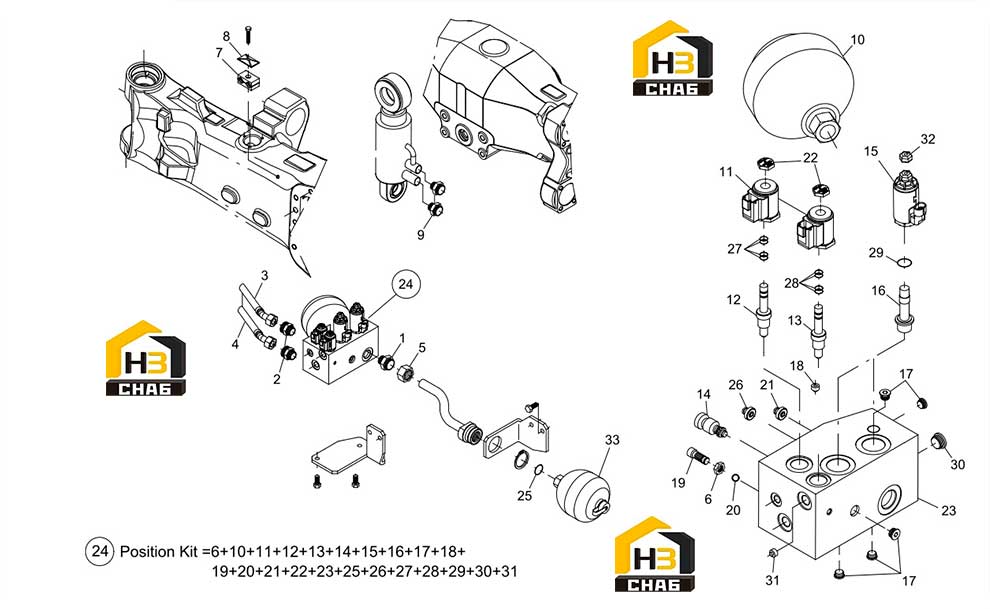

Клапан гидравлический

← Компоненты рулевого управления Комплектующие корпуса моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ADAPTOR

Каталожный номер:760.26.005.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:ADAPTOR

Каталожный номер:760.26.019.01

Комплект:2

Примечание:

№ на схеме:3

Наименование:GREASE FITTING TUBE

Каталожный номер:760.26.012.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:GREASE FITTING TUBE

Каталожный номер:760.26.011.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:ADAPTOR

Каталожный номер:760.26.006.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:730.26.028.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:STIRRUP

Каталожный номер:760.26.007.01

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHEET

Каталожный номер:760.26.008.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:ADAPTOR

Каталожный номер:760.26.004.01

Комплект:2

Примечание:

№ на схеме:10

Наименование:ACCUMULATOR

Каталожный номер:770.26.604.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:COIL

Каталожный номер:730.26.011.01

Комплект:2

Примечание:

№ на схеме:12

Наименование:VALVE

Каталожный номер:760.26.013.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:VALVE

Каталожный номер:760.26.014.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:VALVE

Каталожный номер:770.26.606.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:COIL

Каталожный номер:750.26.018.01

Комплект:2

Примечание:

№ на схеме:16

Наименование:VALVE

Каталожный номер:750.26.039.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:770.26.605.01

Комплект:5

Примечание:

№ на схеме:18

Наименование:FLOW REGULATOR

Каталожный номер:750.26.028.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:730.26.020.02

Комплект:1

Примечание:

№ на схеме:20

Наименование:DETEND BALL

Каталожный номер:730.26.021.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:FLOW REGULATOR

Каталожный номер:750.26.016.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:730.26.012.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:VALVE

Каталожный номер:770.26.603.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:VALVE

Каталожный номер:770.26.600.03

Комплект:1

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.4026

Комплект:1

Примечание:

№ на схеме:26

Наименование:FLOW REGULATOR

Каталожный номер:750.26.017.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEALS KIT

Каталожный номер:760.26.450.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:SEALS KIT

Каталожный номер:760.26.450.02

Комплект:1

Примечание:

№ на схеме:29

Наименование:SEALS KIT

Каталожный номер:750.26.450.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLUG

Каталожный номер:750.26.023.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:BUSHING

Каталожный номер:770.26.009.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:750.26.019.01

Комплект:2

Примечание:

№ на схеме:33

Наименование:ACCUMULATOR

Каталожный номер:760.26.601.02

Комплект:1

Примечание:
