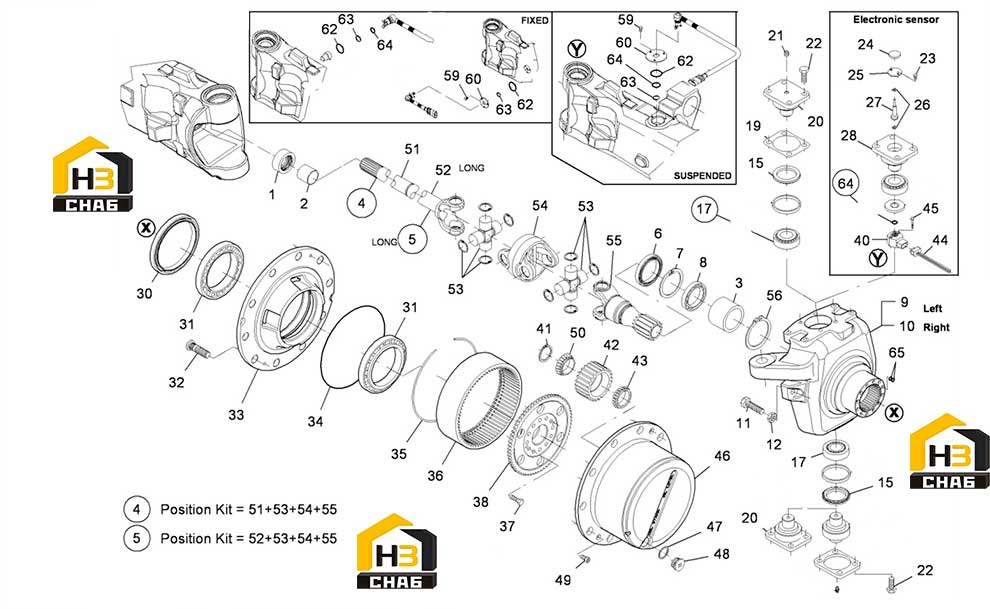

Редуктор бортовой и комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL

Каталожный номер:760.01.005.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:REDUCTION BUSHING

Каталожный номер:000.139355

Комплект:2

Примечание:

№ на схеме:3

Наименование:SPACER

Каталожный номер:770.06.033.02

Комплект:2

Примечание:

№ на схеме:4

Наименование:JOINT

Каталожный номер:770.06.623.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:JOINT

Каталожный номер:770.06.622.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:770.06.010.01

Комплект:2

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:002.02.0089

Комплект:2

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:005.01.0126

Комплект:2

Примечание:

№ на схеме:9

Наименование:STEERING CASE

Каталожный номер:770.06.085.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:STEERING CASE

Каталожный номер:770.06.084.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:000.057721

Комплект:4

Примечание:

№ на схеме:12

Наименование:NUT

Каталожный номер:000.058321

Комплект:4

Примечание:

№ на схеме:15

Наименование:SEAL

Каталожный номер:770.06.039.01

Комплект:4

Примечание:

№ на схеме:17

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3812

Комплект:4

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:770.06.081.01

Комплект:4

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:770.06.080.01

Комплект:2

Примечание:

№ на схеме:20

Наименование:PIVOT PIN

Каталожный номер:770.06.077.01

Комплект:3

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:016.08.3444

Комплект:2

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0786

Комплект:16

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:016.04.1981

Комплект:2

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:015.03.2885

Комплект:1

Примечание:

№ на схеме:25

Наименование:RACEWAY WASHER

Каталожный номер:760.06.021.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:JOINT

Каталожный номер:730.01.051.02

Комплект:2

Примечание:

№ на схеме:27

Наименование:PIN

Каталожный номер:770.06.082.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:PIVOT PIN

Каталожный номер:770.06.078.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:SEAL

Каталожный номер:163.07.009.01

Комплект:2

Примечание:

№ на схеме:31

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.4063

Комплект:4

Примечание:

№ на схеме:32

Наименование:WHEEL STUD

Каталожный номер:000.057061

Комплект:24

Примечание:

№ на схеме:33

Наименование:WHEEL HUB

Каталожный номер:770.06.086.01

Комплект:2

Примечание:

№ на схеме:34

Наименование:O - RING

Каталожный номер:001.05.3338

Комплект:2

Примечание:

№ на схеме:35

Наименование:SNAP RING

Каталожный номер:770.06.011.01

Комплект:2

Примечание:

№ на схеме:36

Наименование:RING GEAR

Каталожный номер:970.06.055.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:BOLT

Каталожный номер:016.36.4351

Комплект:24

Примечание:

№ на схеме:38

Наименование:RING GEAR SUPPORT

Каталожный номер:770.06.050.01

Комплект:2

Примечание:

№ на схеме:40

Наименование:SENSOR

Каталожный номер:750.24.628.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:RING

Каталожный номер:970.06.020.01

Комплект:3

Примечание:

№ на схеме:42

Наименование:DIFFERENTIAL PINION

Каталожный номер:970.06.021.01

Комплект:6

Примечание:

№ на схеме:43

Наименование:BEARING

Каталожный номер:970.06.025.01

Комплект:6

Примечание:

№ на схеме:44

Наименование:CABLE SENSOR

Каталожный номер:770.01.046.01

Комплект:1

Примечание:

№ на схеме:45

Наименование:CYLINDER BOLT

Каталожный номер:016.04.3614

Комплект:2

Примечание:

№ на схеме:46

Наименование:PLANET GEAR CARRIER

Каталожный номер:770.06.079.01

Комплект:1

Примечание:

№ на схеме:47

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:2

Примечание:

№ на схеме:48

Наименование:PLUG

Каталожный номер:000.065050

Комплект:2

Примечание:

№ на схеме:49

Наименование:BOLT

Каталожный номер:000.057073

Комплект:4

Примечание:

№ на схеме:50

Наименование:BEARING

Каталожный номер:970.06.024.01

Комплект:6

Примечание:

№ на схеме:51

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:770.06.450.13

Комплект:1

Примечание:

№ на схеме:52

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:770.06.450.12

Комплект:1

Примечание:

№ на схеме:53

Наименование:JOINT CROSS

Каталожный номер:770.06.450.15

Комплект:2

Примечание:

№ на схеме:54

Наименование:JOINT CENTRE SECTION

Каталожный номер:770.06.450.16

Комплект:1

Примечание:

№ на схеме:55

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:770.06.450.14

Комплект:1

Примечание:

№ на схеме:56

Наименование:CIRCLIP

Каталожный номер:002.01.1146

Комплект:2

Примечание:

№ на схеме:59

Наименование:HEXAGON BOLT

Каталожный номер:016.01.1180

Комплект:3

Примечание:

№ на схеме:60

Наименование:COVER

Каталожный номер:730.01.017.02

Комплект:2

Примечание:

№ на схеме:62

Наименование:O - RING

Каталожный номер:001.05.1423

Комплект:1

Примечание:

№ на схеме:63

Наименование:CIRCLIP

Каталожный номер:002.01.0061

Комплект:1

Примечание:

№ на схеме:64

Наименование:O - RING

Каталожный номер:001.05.3931

Комплект:2

Примечание:

№ на схеме:65

Наименование:SEAL

Каталожный номер:001.05.3659

Комплект:4

Примечание:
