Редуктор

← Комплектующие моста Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

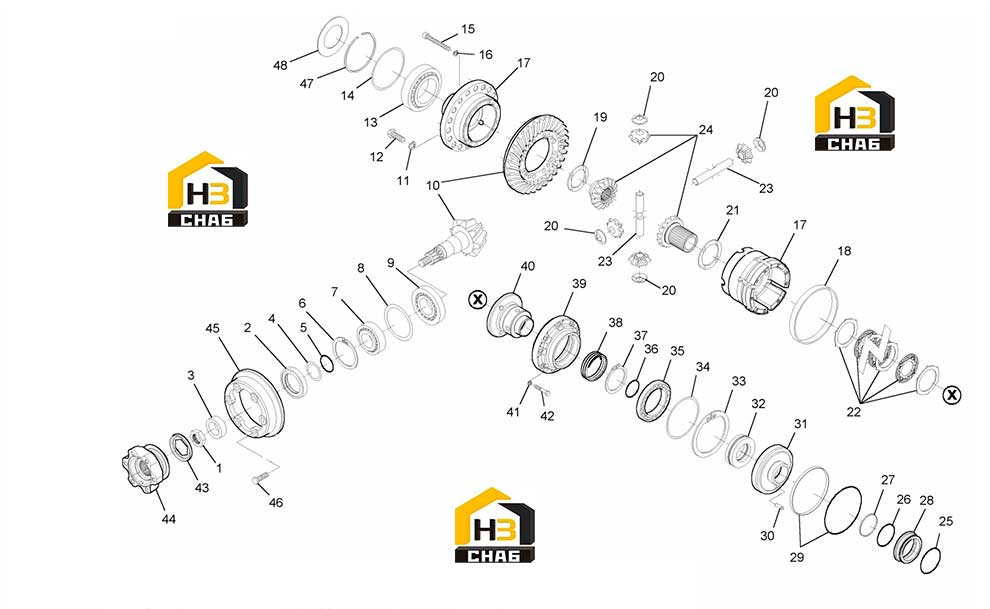

№ на схеме:1

Наименование:NUT

Каталожный номер:006.06.3149

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:760.04.012.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPACER

Каталожный номер:000.245924

Комплект:1

Примечание:

№ на схеме:4

Наименование:SHIM

Каталожный номер:000.245744.A

Комплект:2

Примечание:

№ на схеме:4

Наименование:SHIM

Каталожный номер:000.245743

Комплект:2

Примечание:

№ на схеме:4

Наименование:SHIM

Каталожный номер:000.245742

Комплект:2

Примечание:

№ на схеме:5

Наименование:O - RING

Каталожный номер:001.05.0519

Комплект:1

Примечание:

№ на схеме:6

Наименование:CIRCLIP

Каталожный номер:002.02.1812

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:000.137100

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.245028.A

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.245027.A

Комплект:4

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.245025.A

Комплект:4

Примечание:

№ на схеме:9

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3366

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:770.04.500.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING WASHER

Каталожный номер:011.14.1455

Комплект:35

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0786

Комплект:18

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3365

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:000.245908.A

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:000.245907

Комплект:3

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:000.245905

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:000.057970

Комплект:12

Примечание:

№ на схеме:16

Наименование:SPRING WASHER

Каталожный номер:011.04.1318

Комплект:12

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:760.04.701.02

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING

Каталожный номер:000.139339

Комплект:1

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:000.245680.001

Комплект:1

Примечание:

№ на схеме:20

Наименование:FRICTION WASHER

Каталожный номер:760.04.014.01

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:000.245837

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLUTCH DISC

Каталожный номер:000.727512.A

Комплект:1

Примечание:

№ на схеме:23

Наименование:PIN

Каталожный номер:000.215040.A

Комплект:2

Примечание:

№ на схеме:24

Наименование:GEAR

Каталожный номер:760.04.702.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:O - RING

Каталожный номер:001.05.0746

Комплект:1

Примечание:

№ на схеме:26

Наименование:RING

Каталожный номер:001.05.1564

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAL

Каталожный номер:001.42.3360

Комплект:1

Примечание:

№ на схеме:28

Наименование:REDUCTION BUSHING

Каталожный номер:000.139328.A

Комплект:1

Примечание:

№ на схеме:29

Наименование:SEAL

Каталожный номер:001.42.3359

Комплект:1

Примечание:

№ на схеме:30

Наименование:DOWEL

Каталожный номер:014.01.0327

Комплект:1

Примечание:

№ на схеме:31

Наименование:PISTON

Каталожный номер:760.04.003.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:RELEASE BEARING

Каталожный номер:005.73.3367

Комплект:1

Примечание:

№ на схеме:33

Наименование:CIRCLIP

Каталожный номер:002.02.3412

Комплект:1

Примечание:

№ на схеме:34

Наименование:SHIM

Каталожный номер:000.345623.A

Комплект:1

Примечание:

№ на схеме:34

Наименование:SHIM

Каталожный номер:000.345622

Комплект:3

Примечание:

№ на схеме:34

Наименование:SHIM

Каталожный номер:000.345621

Комплект:2

Примечание:

№ на схеме:35

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:1

Примечание:

№ на схеме:36

Наименование:O - RING

Каталожный номер:001.05.1421

Комплект:1

Примечание:

№ на схеме:37

Наименование:CIRCLIP

Каталожный номер:002.01.1794

Комплект:1

Примечание:

№ на схеме:38

Наименование:SPRING

Каталожный номер:760.04.005.01

Комплект:1

Примечание:

№ на схеме:39

Наименование:DIFFERENTIAL COVER

Каталожный номер:760.04.002.01

Комплект:1

Примечание:

№ на схеме:40

Наименование:FLANGE

Каталожный номер:760.04.004.01

Комплект:1

Примечание:

№ на схеме:41

Наименование:WASHER

Каталожный номер:011.04.3431

Комплект:9

Примечание:

№ на схеме:42

Наименование:BOLT

Каталожный номер:000.057044

Комплект:9

Примечание:

№ на схеме:43

Наименование:COVER

Каталожный номер:000.216253

Комплект:1

Примечание:

№ на схеме:44

Наименование:FLANGE

Каталожный номер:760.04.703.01

Комплект:1

Примечание:

№ на схеме:45

Наименование:FLANGE

Каталожный номер:000.102928.A

Комплект:1

Примечание:

№ на схеме:46

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:6

Примечание:

№ на схеме:47

Наименование:CIRCLIP

Каталожный номер:002.06.3556

Комплект:1

Примечание:

№ на схеме:48

Наименование:OILCATCHER

Каталожный номер:760.01.006.01

Комплект:1

Примечание:
