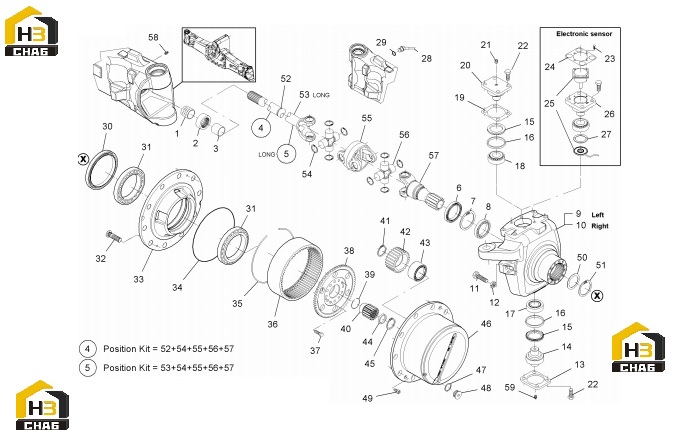

Редуктор бортовой и компоненты моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:THRUST BUSHING

Каталожный номер:000.339040

Комплект:2

Примечание:

№ на схеме:2

Наименование:SEAL

Каталожный номер:000.3765756M1

Комплект:2

Примечание:

№ на схеме:3

Наименование:REDUCTION BUSHING

Каталожный номер:000.139355

Комплект:2

Примечание:

№ на схеме:4

Наименование:HALF SHAFT

Каталожный номер:000.3766060M91

Комплект:1

Примечание:

№ на схеме:5

Наименование:HALF SHAFT

Каталожный номер:000.3766059M91

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:000.3764633M1

Комплект:2

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:002.02.3410

Комплект:2

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:005.01.3296

Комплект:2

Примечание:

№ на схеме:9

Наименование:STEERING CASE

Каталожный номер:760.06.018.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:STEERING CASE

Каталожный номер:760.06.017.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:ADJUSTING BOLT

Каталожный номер:760.06.015.01

Комплект:4

Примечание:

№ на схеме:12

Наименование:NUT

Каталожный номер:000.058321

Комплект:4

Примечание:

№ на схеме:13

Наименование:SHEET

Каталожный номер:000.145120

Комплект:2

Примечание:

№ на схеме:14

Наименование:PIVOT PIN

Каталожный номер:000.3766058M1

Комплект:2

Примечание:

№ на схеме:15

Наименование:SEAL

Каталожный номер:750.06.046.01

Комплект:4

Примечание:

№ на схеме:16

Наименование:SPACER

Каталожный номер:750.06.047.01

Комплект:4

Примечание:

№ на схеме:17

Наименование:BEARING

Каталожный номер:000.3766050M1

Комплект:2

Примечание:

№ на схеме:18

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:2

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:000.345648

Комплект:1

Примечание:

№ на схеме:19

Наименование:SHIM

Каталожный номер:000.345647

Комплект:1

Примечание:

№ на схеме:20

Наименование:PIVOT PIN

Каталожный номер:750.06.044.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:016.08.3444

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0786

Комплект:20

Примечание:

№ на схеме:23

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0367

Комплект:4

Примечание:

№ на схеме:24

Наименование:COVER

Каталожный номер:745.06.009.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:ELECTRONIC SENSOR

Каталожный номер:745.06.612.02

Комплект:1

Примечание:

№ на схеме:26

Наименование:PIVOT PIN

Каталожный номер:750.06.045.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:750.06.048.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:CONNECTOR

Каталожный номер:745.01.003.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:001.05.1577

Комплект:1

Примечание:

№ на схеме:30

Наименование:SEAL

Каталожный номер:000.051867

Комплект:2

Примечание:

№ на схеме:31

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:32

Наименование:WHEEL STUD

Каталожный номер:000.057061

Комплект:24

Примечание:

№ на схеме:33

Наименование:WHEEL HUB

Каталожный номер:760.06.006.01

Комплект:2

Примечание:

№ на схеме:34

Наименование:O-RING

Каталожный номер:001.05.3338

Комплект:2

Примечание:

№ на схеме:35

Наименование:SNAP RING

Каталожный номер:760.06.014.01

Комплект:2

Примечание:

№ на схеме:36

Наименование:RING GEAR

Каталожный номер:760.06.008.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:BOLT

Каталожный номер:000.3764103M1

Комплект:24

Примечание:

№ на схеме:38

Наименование:RING GEAR SUPPORT

Каталожный номер:760.06.009.01

Комплект:2

Примечание:

№ на схеме:39

Наименование:CIRCLIP

Каталожный номер:002.07.2756

Комплект:2

Примечание:

№ на схеме:40

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:760.06.010.01

Комплект:2

Примечание:

№ на схеме:41

Наименование:SEAL

Каталожный номер:002.14.3202

Комплект:8

Примечание:

№ на схеме:42

Наименование:DIFFERENTIAL PINION

Каталожный номер:760.06.011.01

Комплект:8

Примечание:

№ на схеме:43

Наименование:ROLLER BEARING

Каталожный номер:760.06.012.01

Комплект:8

Примечание:

№ на схеме:44

Наименование:CENTERING RING

Каталожный номер:760.06.013.02

Комплект:2

Примечание:

№ на схеме:45

Наименование:RING

Каталожный номер:002.01.1260

Комплект:2

Примечание:

№ на схеме:46

Наименование:PLANET GEAR CARRIER

Каталожный номер:760.06.007.01

Комплект:2

Примечание:

№ на схеме:47

Наименование:GASKET

Каталожный номер:000.050130

Комплект:2

Примечание:

№ на схеме:48

Наименование:PLUG

Каталожный номер:000.065050

Комплект:2

Примечание:

№ на схеме:49

Наименование:BOLT

Каталожный номер:000.057073

Комплект:4

Примечание:

№ на схеме:50

Наименование:WASHER

Каталожный номер:000.245560.B

Комплект:2

Примечание:

№ на схеме:51

Наименование:CIRCLIP

Каталожный номер:002.01.3405

Комплект:2

Примечание:

№ на схеме:52

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:760.06.450.03

Комплект:1

Примечание:

№ на схеме:53

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:760.06.450.05

Комплект:1

Примечание:

№ на схеме:54

Наименование:CIRCLIP

Каталожный номер:002.02.0903

Комплект:8

Примечание:

№ на схеме:55

Наименование:JOINT CENTRE SECTION

Каталожный номер:000.3766169M91

Комплект:1

Примечание:

№ на схеме:56

Наименование:JOINT CROSS

Каталожный номер:000.513236

Комплект:2

Примечание:

№ на схеме:57

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:760.06.450.04

Комплект:1

Примечание:

№ на схеме:58

Наименование:GREASE FITTING

Каталожный номер:000.339004X1

Комплект:2

Примечание:

№ на схеме:59

Наименование:GREASE FITTING

Каталожный номер:000.339003X1

Комплект:2

Примечание:
