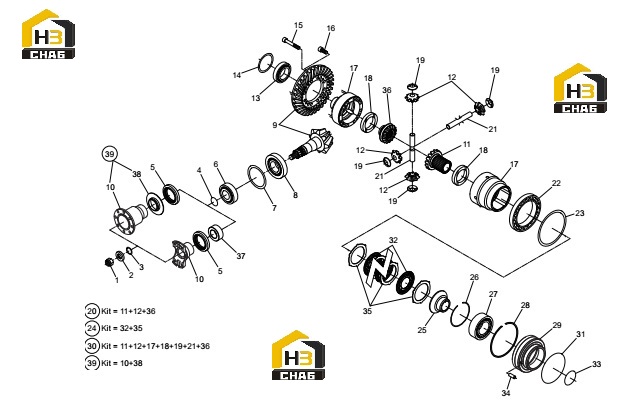

Редуктор

← Корпус редуктора Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SELF LOCKING NUT

Каталожный номер:006.09.3877

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:755.04.016.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:750.04.057.05

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:750.04.057.04

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:750.04.057.03

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:750.04.057.02

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:750.04.057.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3684

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3350

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3349

Комплект:1

Примечание:

№ на схеме:3

Наименование:SHIM

Каталожный номер:013.01.3348

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:000.366434X1

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:760.04.012.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3709

Комплект:1

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:000.245897

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:000.245896

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:000.245895

Комплект:2

Примечание:

№ на схеме:8

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3697

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEVEL GEAR SET

Каталожный номер:755.04.510.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:FLANGE

Каталожный номер:000.3765947M91

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3366

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0877

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0876

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0875

Комплект:1

Примечание:

№ на схеме:15

Наименование:CYLINDER BOLT

Каталожный номер:016.30.3737

Комплект:16

Примечание:

№ на схеме:16

Наименование:CYLINDER BOLT

Каталожный номер:016.30.3719

Комплект:4

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:755.04.711.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:708.04.024.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:FRICTION WASHER

Каталожный номер:750.04.006.01

Комплект:4

Примечание:

№ на схеме:20

Наименование:GEAR

Каталожный номер:750.04.702.06

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:000.215040.A

Комплект:2

Примечание:

№ на схеме:22

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.4102

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:013.01.3572

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:013.01.3571

Комплект:1

Примечание:

№ на схеме:23

Наименование:SHIM

Каталожный номер:013.01.3570

Комплект:1

Примечание:

№ на схеме:24

Наименование:DISC

Каталожный номер:750.04.605.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:FLANGE

Каталожный номер:750.04.013.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:CIRCLIP

Каталожный номер:002.07.3632

Комплект:1

Примечание:

№ на схеме:27

Наименование:BALL BEARING

Каталожный номер:005.01.3685

Комплект:1

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:002.06.3630

Комплект:1

Примечание:

№ на схеме:29

Наименование:PISTON

Каталожный номер:755.04.046.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:SEAL

Каталожный номер:001.42.3359

Комплект:1

Примечание:

№ на схеме:33

Наименование:SEAL

Каталожный номер:001.42.3395

Комплект:1

Примечание:

№ на схеме:34

Наименование:DOWEL

Каталожный номер:014.01.0327

Комплект:1

Примечание:

№ на схеме:37

Наименование:SPACER

Каталожный номер:000.3765949M1

Комплект:1

Примечание:
