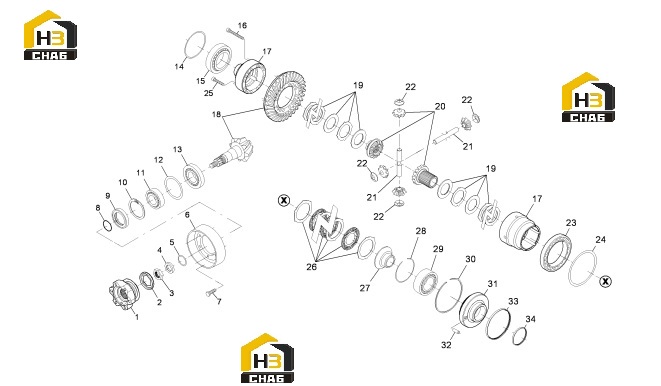

Редуктор

← Комплектующие моста Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLANGE

Каталожный номер:755.04.757.03

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:000.216253

Комплект:1

Примечание:

№ на схеме:3

Наименование:NUT

Каталожный номер:006.06.3149

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:000.245924

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:770.04.011.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:000.245744.A

Комплект:2

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:000.245742

Комплект:2

Примечание:

№ на схеме:6

Наименование:FLANGE

Каталожный номер:755.01.034.01

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:016.04.4326

Комплект:6

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:001.05.0519

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL

Каталожный номер:760.04.012.01

Комплект:1

Примечание:

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:002.02.1812

Комплект:1

Примечание:

№ на схеме:11

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3812

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:013.01.4071

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:013.01.4070

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIM

Каталожный номер:013.01.4069

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:000.137167

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0877

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0876

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.0875

Комплект:1

Примечание:

№ на схеме:15

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3366

Комплект:1

Примечание:

№ на схеме:16

Наименование:CYLINDER BOLT

Каталожный номер:016.04.3635

Комплект:16

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:755.04.711.01

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEVEL GEAR SET

Каталожный номер:755.04.506.01

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLUTCH DISC

Каталожный номер:000.727320.A

Комплект:2

Примечание:

№ на схеме:20

Наименование:GEAR

Каталожный номер:750.04.702.06

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:000.215040.A

Комплект:2

Примечание:

№ на схеме:22

Наименование:FRICTION WASHER

Каталожный номер:750.04.006.01

Комплект:4

Примечание:

№ на схеме:23

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.4102

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.3572

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.3571

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:013.01.3570

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:016.04.1121

Комплект:2

Примечание:

№ на схеме:26

Наименование:DISC

Каталожный номер:755.04.601.01

Комплект:1

Примечание:

№ на схеме:27

Наименование:FLANGE

Каталожный номер:750.04.013.01

Комплект:1

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:002.07.3632

Комплект:1

Примечание:

№ на схеме:29

Наименование:BALL BEARING

Каталожный номер:005.01.3685

Комплект:1

Примечание:

№ на схеме:30

Наименование:CIRCLIP

Каталожный номер:002.06.3630

Комплект:1

Примечание:

№ на схеме:31

Наименование:PISTON

Каталожный номер:755.04.046.01

Комплект:1

Примечание:

№ на схеме:32

Наименование:DOWEL

Каталожный номер:014.01.0327

Комплект:1

Примечание:

№ на схеме:33

Наименование:SEAL

Каталожный номер:001.42.3359

Комплект:1

Примечание:

№ на схеме:34

Наименование:SEAL

Каталожный номер:001.42.3395

Комплект:1

Примечание:
