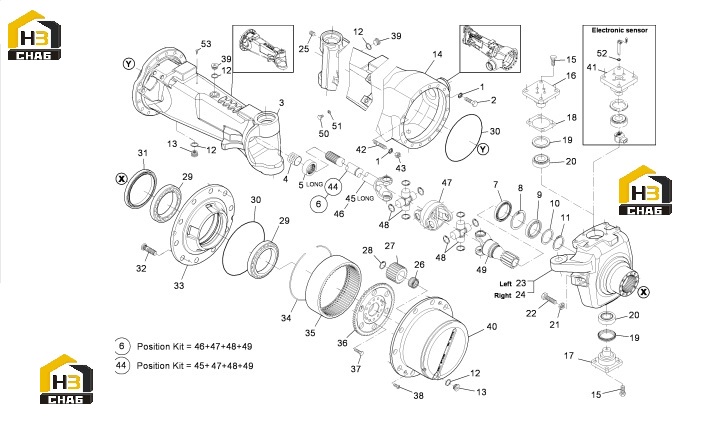

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPRING WASHER

Каталожный номер:011.04.0858

Комплект:4

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:016.29.3675

Комплект:12

Примечание:

№ на схеме:3

Наименование:COMPLETE SHORT AXLE CASE

Каталожный номер:755.01.701.02

Комплект:1

Примечание:

№ на схеме:4

Наименование:THRUST BUSHING

Каталожный номер:000.339151

Комплект:2

Примечание:

№ на схеме:5

Наименование:RING

Каталожный номер:000.051754

Комплект:2

Примечание:

№ на схеме:6

Наименование:JOINT

Каталожный номер:755.06.610.04

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:760.06.016.02

Комплект:2

Примечание:

№ на схеме:8

Наименование:CIRCLIP

Каталожный номер:002.02.3410

Комплект:2

Примечание:

№ на схеме:9

Наименование:BALL BEARING

Каталожный номер:005.01.3296

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:000.245560.B

Комплект:2

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:002.01.3405

Комплект:2

Примечание:

№ на схеме:12

Наименование:SEAL WASHER

Каталожный номер:011.07.3352

Комплект:5

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:000.065050

Комплект:3

Примечание:

№ на схеме:14

Наименование:COMPLETE LONG AXLE CASE

Каталожный номер:755.01.700.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:016.03.3179

Комплект:16

Примечание:

№ на схеме:16

Наименование:PIVOT PIN

Каталожный номер:755.06.028.07

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIVOT PIN

Каталожный номер:755.06.028.05

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:755.06.017.01

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:755.06.016.01

Комплект:2

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:770.06.012.01

Комплект:4

Примечание:

№ на схеме:20

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1035

Комплект:4

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:006.05.3434

Комплект:2

Примечание:

№ на схеме:22

Наименование:STEERING ADJUST BOLT

Каталожный номер:750.06.037.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:STEERING CASE

Каталожный номер:755.06.019.03

Комплект:1

Примечание:

№ на схеме:24

Наименование:STEERING CASE

Каталожный номер:755.06.018.03

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:016.08.2088

Комплект:1

Примечание:

№ на схеме:26

Наименование:BEARING

Каталожный номер:290.06.013.03

Комплект:8

Примечание:

№ на схеме:27

Наименование:DIFFERENTIAL PINION

Каталожный номер:755.06.012.01

Комплект:8

Примечание:

№ на схеме:28

Наименование:SEAL

Каталожный номер:002.14.3202

Комплект:8

Примечание:

№ на схеме:29

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:001.05.1119

Комплект:3

Примечание:

№ на схеме:31

Наименование:SEAL

Каталожный номер:000.051867

Комплект:2

Примечание:

№ на схеме:32

Наименование:WHEEL STUD

Каталожный номер:755.06.044.01

Комплект:20

Примечание:

№ на схеме:33

Наименование:WHEEL HUB

Каталожный номер:755.06.003.02

Комплект:2

Примечание:

№ на схеме:34

Наименование:CIRCLIP

Каталожный номер:290.06.014.02

Комплект:2

Примечание:

№ на схеме:35

Наименование:RING GEAR

Каталожный номер:290.06.010.05

Комплект:2

Примечание:

№ на схеме:36

Наименование:RING GEAR SUPPORT

Каталожный номер:755.06.011.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:BOLT

Каталожный номер:016.03.0760

Комплект:24

Примечание:

№ на схеме:38

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0435

Комплект:4

Примечание:

№ на схеме:39

Наименование:PLUG

Каталожный номер:000.065060

Комплект:2

Примечание:

№ на схеме:40

Наименование:PLANET GEAR CARRIER

Каталожный номер:755.06.009.01

Комплект:2

Примечание:

№ на схеме:41

Наименование:PIVOT PIN

Каталожный номер:755.06.028.06

Комплект:1

Примечание:

№ на схеме:42

Наименование:STUD

Каталожный номер:000.056052

Комплект:4

Примечание:

№ на схеме:43

Наименование:NUT

Каталожный номер:000.058305

Комплект:4

Примечание:

№ на схеме:44

Наименование:JOINT

Каталожный номер:755.06.610.03

Комплект:1

Примечание:

№ на схеме:45

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:755.06.450.01

Комплект:1

Примечание:

№ на схеме:46

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:755.06.450.02

Комплект:1

Примечание:

№ на схеме:47

Наименование:JOINT CENTRE SECTION

Каталожный номер:750.06.450.02

Комплект:1

Примечание:

№ на схеме:48

Наименование:JOINT CROSS

Каталожный номер:750.06.450.01

Комплект:2

Примечание:

№ на схеме:49

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:755.06.450.03

Комплект:1

Примечание:

№ на схеме:50

Наименование:BOLT

Каталожный номер:000.057190

Комплект:1

Примечание:

№ на схеме:51

Наименование:SPRING WASHER

Каталожный номер:011.04.1318

Комплект:1

Примечание:

№ на схеме:52

Наименование:O-RING

Каталожный номер:001.05.0933

Комплект:1

Примечание:

№ на схеме:53

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0367

Комплект:1

Примечание:
