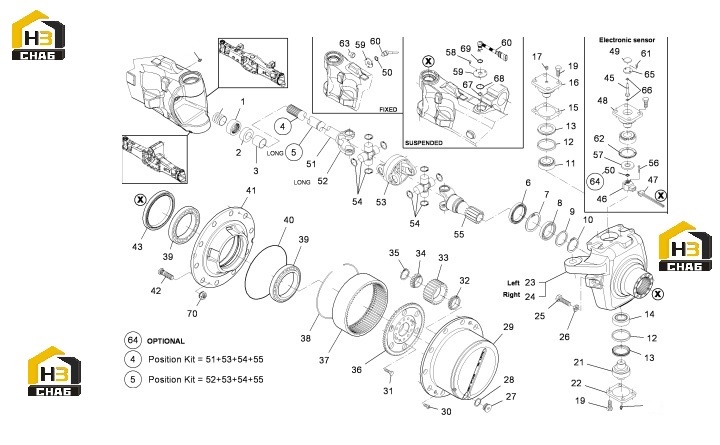

Редуктор бортовой и компоненты моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL

Каталожный номер:760.01.005.01

Комплект:2

Примечание:

№ на схеме:2

Наименование:RING

Каталожный номер:000.3428090 M1

Комплект:2

Примечание:

№ на схеме:3

Наименование:REDUCTION BUSHING

Каталожный номер:000.139355

Комплект:2

Примечание:

№ на схеме:4

Наименование:JOINT

Каталожный номер:750.06.612.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:JOINT

Каталожный номер:750.06.613.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:760.06.016.02

Комплект:2

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:002.02.0087

Комплект:2

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:005.01.3534

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:000.245560.B

Комплект:2

Примечание:

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:002.01.3405

Комплект:2

Примечание:

№ на схеме:11

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPACER

Каталожный номер:750.06.047.01

Комплект:4

Примечание:

№ на схеме:13

Наименование:RING

Каталожный номер:000.051630

Комплект:4

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:000.3766050 M1

Комплект:2

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:000.345648

Комплект:1

Примечание:

№ на схеме:15

Наименование:SHIM

Каталожный номер:000.345647

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIVOT PIN

Каталожный номер:750.06.044.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:016.08.3444

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0786

Комплект:16

Примечание:

№ на схеме:21

Наименование:PIVOT PIN

Каталожный номер:760.06.004.01

Комплект:2

Примечание:

№ на схеме:22

Наименование:SHEET

Каталожный номер:000.145120

Комплект:2

Примечание:

№ на схеме:23

Наименование:STEERING CASE

Каталожный номер:750.06.051.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:STEERING CASE

Каталожный номер:750.06.050.01

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:000.057721

Комплект:4

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:000.058321

Комплект:4

Примечание:

№ на схеме:27

Наименование:PLUG

Каталожный номер:000.065114.A

Комплект:2

Примечание:

№ на схеме:28

Наименование:GASKET

Каталожный номер:000.050147

Комплект:2

Примечание:

№ на схеме:29

Наименование:PLANET GEAR CARRIER

Каталожный номер:750.06.015.03

Комплект:2

Примечание:

№ на схеме:30

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0435

Комплект:4

Примечание:

№ на схеме:31

Наименование:HEXAGON BOLT

Каталожный номер:016.31.3721

Комплект:24

Примечание:

№ на схеме:32

Наименование:BEARING

Каталожный номер:005.72.3547

Комплект:8

Примечание:

№ на схеме:33

Наименование:DIFFERENTIAL PINION

Каталожный номер:750.06.067.01

Комплект:8

Примечание:

№ на схеме:34

Наименование:BEARING

Каталожный номер:005.72.3590

Комплект:8

Примечание:

№ на схеме:35

Наименование:CIRCLIP

Каталожный номер:750.06.019.01

Комплект:8

Примечание:

№ на схеме:36

Наименование:RING GEAR SUPPORT

Каталожный номер:750.06.063.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:RING GEAR

Каталожный номер:750.06.006.03

Комплект:2

Примечание:

№ на схеме:38

Наименование:CIRCLIP

Каталожный номер:290.06.014.02

Комплект:2

Примечание:

№ на схеме:39

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:40

Наименование:O-RING

Каталожный номер:001.05.1119

Комплект:2

Примечание:

№ на схеме:41

Наименование:WHEEL HUB

Каталожный номер:750.06.049.01

Комплект:2

Примечание:

№ на схеме:42

Наименование:WHEEL STUD

Каталожный номер:000.057061

Комплект:20

Примечание:

№ на схеме:43

Наименование:SEAL

Каталожный номер:000.051867

Комплект:2

Примечание:

№ на схеме:45

Наименование:PIN

Каталожный номер:760.06.020.02

Комплект:1

Примечание:

№ на схеме:46

Наименование:ELECTRONIC SENSOR

Каталожный номер:750.24.610.01

Комплект:1

Примечание:

№ на схеме:47

Наименование:CONNECTOR

Каталожный номер:750.06.600.02

Комплект:1

Примечание:

№ на схеме:48

Наименование:PIVOT PIN

Каталожный номер:750.06.060.04

Комплект:1

Примечание:

№ на схеме:49

Наименование:PLUG

Каталожный номер:015.03.2885

Комплект:1

Примечание:

№ на схеме:50

Наименование:O-RING

Каталожный номер:001.05.1577

Комплект:1

Примечание:

№ на схеме:51

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:750.06.450.12

Комплект:1

Примечание:

№ на схеме:52

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:750.06.450.13

Комплект:1

Примечание:

№ на схеме:53

Наименование:JOINT CENTRE SECTION

Каталожный номер:750.06.450.11

Комплект:1

Примечание:

№ на схеме:54

Наименование:JOINT CROSS

Каталожный номер:750.06.450.10

Комплект:2

Примечание:

№ на схеме:55

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:750.06.450.09

Комплект:1

Примечание:

№ на схеме:56

Наименование:COUNTERSUNK BOLT

Каталожный номер:016.06.3718

Комплект:2

Примечание:

№ на схеме:59

Наименование:COVER

Каталожный номер:730.01.017.02

Комплект:1

Примечание:

№ на схеме:60

Наименование:CONNECTOR

Каталожный номер:745.01.003.01

Комплект:1

Примечание:

№ на схеме:61

Наименование:BOLT

Каталожный номер:016.04.1981

Комплект:2

Примечание:

№ на схеме:63

Наименование:BUSHING

Каталожный номер:750.06.043.01

Комплект:1

Примечание:

№ на схеме:64

Наименование:O-RING

Каталожный номер:001.05.0037

Комплект:1

Примечание:

№ на схеме:65

Наименование:RACEWAY WASHER

Каталожный номер:760.06.021.01

Комплект:1

Примечание:

№ на схеме:66

Наименование:JOINT

Каталожный номер:730.01.051.02

Комплект:2

Примечание:
