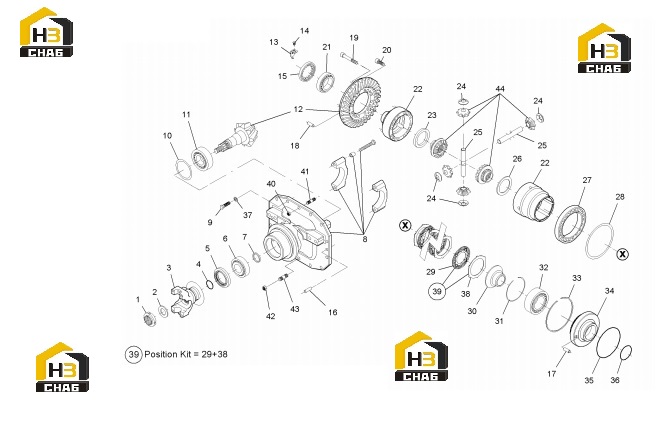

Редуктор

← Корпус моста с комплектующими Редуктор бортовой и компоненты моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RING NUT

Каталожный номер:000.3765039M1

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:000.3765040M1

Комплект:1

Примечание:

№ на схеме:3

Наименование:FLANGE

Каталожный номер:750.04.717.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:000.366434X1

Комплект:1

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:760.04.012.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3709

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764243M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764242M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764241M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764240M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764239M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764238M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764237M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764236M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764235M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764234M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764233M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764232M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764231M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764230M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764229M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764228M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764227M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764226M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764225M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764224M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764223M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764222M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764221M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764220M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764219M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764218M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764217M1

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:000.3764216M1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SUPPORT

Каталожный номер:750.04.715.03

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:000.3764102M1

Комплект:13

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428492M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428491M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428490M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428489M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428488M1

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM

Каталожный номер:000.3428487M1

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEARING

Каталожный номер:000.3764266M1

Комплект:1

Примечание:

№ на схеме:12

Наименование:BEVEL GEAR SET

Каталожный номер:750.04.503.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:SHEET

Каталожный номер:000.3427466M1

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:000.1444071X1

Комплект:1

Примечание:

№ на схеме:15

Наименование:RING NUT

Каталожный номер:000.3427462M1

Комплект:1

Примечание:

№ на схеме:16

Наименование:DOWEL

Каталожный номер:000.3764700M1

Комплект:2

Примечание:

№ на схеме:17

Наименование:DOWEL

Каталожный номер:014.02.0913

Комплект:1

Примечание:

№ на схеме:18

Наименование:DOWEL

Каталожный номер:014.01.3773

Комплект:2

Примечание:

№ на схеме:19

Наименование:CYLINDER BOLT

Каталожный номер:016.04.3693

Комплект:16

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:16

Примечание:

№ на схеме:21

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.09.3707

Комплект:1

Примечание:

№ на схеме:22

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:750.04.708.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:708.04.024.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:FRICTION WASHER

Каталожный номер:750.04.006.01

Комплект:4

Примечание:

№ на схеме:25

Наименование:PIN

Каталожный номер:000.215040.A

Комплект:2

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:000.245837

Комплект:4

Примечание:

№ на схеме:27

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3613

Комплект:1

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.3572

Комплект:1

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.3571

Комплект:1

Примечание:

№ на схеме:28

Наименование:SHIM

Каталожный номер:013.01.3570

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLUTCH DISC

Каталожный номер:750.04.023.01

Комплект:15

Примечание:

№ на схеме:30

Наименование:FLANGE

Каталожный номер:750.04.013.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:CIRCLIP

Каталожный номер:002.07.3632

Комплект:1

Примечание:

№ на схеме:32

Наименование:BALL BEARING

Каталожный номер:005.01.3685

Комплект:1

Примечание:

№ на схеме:33

Наименование:SNAP RING

Каталожный номер:002.06.3423

Комплект:1

Примечание:

№ на схеме:34

Наименование:PISTON

Каталожный номер:750.04.012.02

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:112.07.008.02

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:750.04.024.01

Комплект:1

Примечание:

№ на схеме:37

Наименование:LOCK WASHER

Каталожный номер:011.05.3790

Комплект:16

Примечание:

№ на схеме:38

Наименование:INTERMEDIATE CLUTCH DISC

Каталожный номер:750.04.014.01

Комплект:16

Примечание:

№ на схеме:39

Наименование:CLUTCH DISC

Каталожный номер:750.04.600.02

Комплект:1

Примечание:

№ на схеме:40

Наименование:NUT

Каталожный номер:006.05.3774

Комплект:1

Примечание:

№ на схеме:41

Наименование:STUD

Каталожный номер:760.01.015.01

Комплект:1

Примечание:

№ на схеме:42

Наименование:NUT

Каталожный номер:006.01.1489

Комплект:2

Примечание:

№ на схеме:43

Наименование:STUD

Каталожный номер:017.02.3490

Комплект:2

Примечание:

№ на схеме:44

Наименование:GEAR

Каталожный номер:750.04.702.03

Комплект:1

Примечание:
