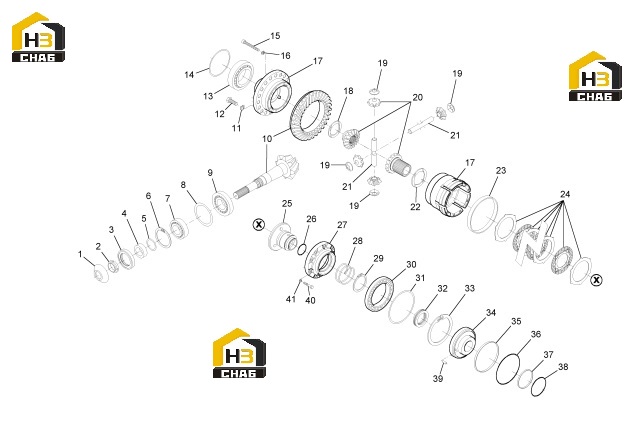

Редуктор

← Комплектующие моста Редуктор бортовой, корпус и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVERPLATE

Каталожный номер:750.04.051.01

Комплект:1

Примечание:

№ на схеме:2

Наименование:RING NUT

Каталожный номер:000.048158

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL

Каталожный номер:000.051815

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:000.245886.A

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:000.245971

Комплект:2

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:000.245970

Комплект:2

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:000.245969.A

Комплект:2

Примечание:

№ на схеме:6

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:1

Примечание:

№ на схеме:7

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3180

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.245896

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.245895

Комплект:2

Примечание:

№ на схеме:8

Наименование:SHIM

Каталожный номер:000.245894

Комплект:2

Примечание:

№ на схеме:9

Наименование:BEARING

Каталожный номер:000.237121

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEVEL GEAR SET

Каталожный номер:750.04.500.02

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING WASHER

Каталожный номер:011.04.0858

Комплект:18

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0786

Комплект:18

Примечание:

№ на схеме:13

Наименование:BEARING

Каталожный номер:000.337133

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:013.01.1143

Комплект:5

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:000.245769

Комплект:2

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:000.245768

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:000.057970

Комплект:12

Примечание:

№ на схеме:16

Наименование:SPRING WASHER

Каталожный номер:011.04.1318

Комплект:12

Примечание:

№ на схеме:17

Наименование:DIFFERENTIAL CARRIER

Каталожный номер:000.206236.B

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:000.245680.001

Комплект:1

Примечание:

№ на схеме:19

Наименование:FRICTION WASHER

Каталожный номер:000.245033

Комплект:4

Примечание:

№ на схеме:20

Наименование:GEAR

Каталожный номер:000.232278.A

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:000.215040.A

Комплект:2

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:000.245837

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING

Каталожный номер:000.139339

Комплект:1

Примечание:

№ на схеме:24

Наименование:CLUTCH DISC

Каталожный номер:000.727512.A

Комплект:1

Примечание:

№ на схеме:25

Наименование:SELECTOR

Каталожный номер:000.347078.A

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:001.05.1421

Комплект:1

Примечание:

№ на схеме:27

Наименование:FLANGE

Каталожный номер:000.110139.A

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPRING

Каталожный номер:000.350089

Комплект:1

Примечание:

№ на схеме:29

Наименование:CIRCLIP

Каталожный номер:002.01.3081

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING

Каталожный номер:005.10.3166

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM

Каталожный номер:000.345622

Комплект:2

Примечание:

№ на схеме:31

Наименование:SHIM

Каталожный номер:000.345621

Комплект:2

Примечание:

№ на схеме:32

Наименование:RELEASE BEARING

Каталожный номер:000.137169

Комплект:1

Примечание:

№ на схеме:33

Наименование:CIRCLIP

Каталожный номер:002.02.3412

Комплект:1

Примечание:

№ на схеме:34

Наименование:PISTON

Каталожный номер:000.727503.B

Комплект:1

Примечание:

№ на схеме:35

Наименование:SEAL

Каталожный номер:001.42.3359

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:001.05.3325

Комплект:1

Примечание:

№ на схеме:37

Наименование:SEAL

Каталожный номер:001.42.3363

Комплект:1

Примечание:

№ на схеме:38

Наименование:O-RING

Каталожный номер:001.05.1623

Комплект:1

Примечание:

№ на схеме:39

Наименование:DOWEL

Каталожный номер:014.01.0327

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:000.057044

Комплект:9

Примечание:

№ на схеме:41

Наименование:WASHER

Каталожный номер:000.055209

Комплект:9

Примечание:
