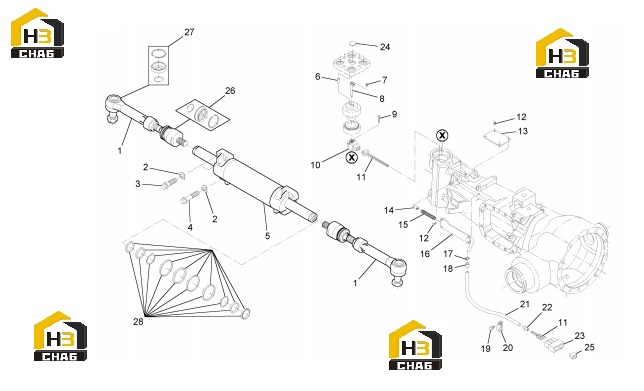

Компоненты рулевого управления

← Редуктор бортовой, корпус и комплектующие моста Кронштейны подвесные →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ARTICULATED TIE ROD

Каталожный номер:750.24.621.02

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:000.055150

Комплект:6

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:000.057055.A

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:000.057056.B

Комплект:2

Примечание:

№ на схеме:5

Наименование:CYLINDER

Каталожный номер:750.24.622.02

Комплект:1

Примечание:

№ на схеме:6

Наименование:DOWEL

Каталожный номер:014.02.3751

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:000.054076

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:750.06.004.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLT

Каталожный номер:016.03.3452

Комплект:2

Примечание:

№ на схеме:10

Наименование:ELECTRONIC SENSOR

Каталожный номер:750.24.610.01

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:750.24.611.02

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:000.054058

Комплект:8

Примечание:

№ на схеме:13

Наименование:COVER

Каталожный номер:000.145216.A

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOOT

Каталожный номер:000.146105

Комплект:1

Примечание:

№ на схеме:15

Наименование:GREASE FITTING TUBE

Каталожный номер:000.900012

Комплект:1

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:000.145226.B

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLIP

Каталожный номер:000.900017

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOOT

Каталожный номер:000.900014.A

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:000.057190

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLIP

Каталожный номер:000.900016

Комплект:1

Примечание:

№ на схеме:21

Наименование:TUBE

Каталожный номер:000.900018

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOOT

Каталожный номер:000.900015.A

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:750.24.614.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:000.216249

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONNECTOR

Каталожный номер:750.24.615.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:RUBBER BOOT AND LOCK RINGS KIT

Каталожный номер:000.050169

Комплект:1

Примечание:

№ на схеме:27

Наименование:RUBBER BOOT AND LOCK RINGS KIT

Каталожный номер:000.050170

Комплект:1

Примечание:

№ на схеме:28

Наименование:SEALS KIT

Каталожный номер:750.24.450.08

Комплект:1

Примечание:
