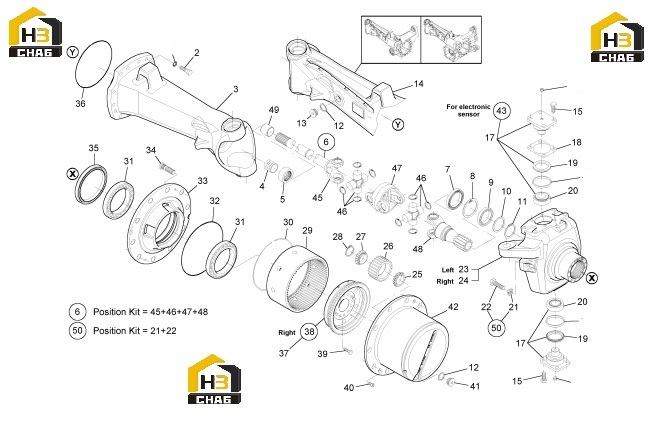

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Узел тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:BOLT

Каталожный номер:016.29.3675

Комплект:16

Примечание:

№ на схеме:3

Наименование:COMPLETE SHORT AXLE CASE

Каталожный номер:750.01.703.02

Комплект:1

Примечание:

№ на схеме:4

Наименование:THRUST BUSHING

Каталожный номер:000.339040

Комплект:2

Примечание:

№ на схеме:5

Наименование:SEAL

Каталожный номер:760.01.005.01

Комплект:2

Примечание:

№ на схеме:6

Наименование:JOINT

Каталожный номер:750.06.610.04

Комплект:2

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:750.06.030.01

Комплект:2

Примечание:

№ на схеме:8

Наименование:CIRCLIP

Каталожный номер:002.02.0087

Комплект:2

Примечание:

№ на схеме:9

Наименование:BALL BEARING

Каталожный номер:005.01.3534

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:000.245560.B

Комплект:2

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:002.01.3405

Комплект:2

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:000.050147

Комплект:3

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:000.065115.A

Комплект:1

Примечание:

№ на схеме:14

Наименование:COMPLETE LONG AXLE CASE

Каталожный номер:750.01.702.02

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:016.01.1027

Комплект:16

Примечание:

№ на схеме:17

Наименование:PIVOT PIN

Каталожный номер:750.06.036.01

Комплект:3

Примечание:

№ на схеме:18

Наименование:SHIMS KIT

Каталожный номер:750.04.400.07

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL

Каталожный номер:750.06.027.01

Комплект:4

Примечание:

№ на схеме:20

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:4

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:006.05.3434

Комплект:2

Примечание:

№ на схеме:22

Наименование:STEERING ADJUST BOLT

Каталожный номер:750.06.037.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:STEERING CASE

Каталожный номер:750.06.029.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:STEERING CASE

Каталожный номер:750.06.028.02

Комплект:1

Примечание:

№ на схеме:25

Наименование:BEARING

Каталожный номер:005.72.3547

Комплект:8

Примечание:

№ на схеме:26

Наименование:DIFFERENTIAL PINION

Каталожный номер:750.06.009.03

Комплект:8

Примечание:

№ на схеме:27

Наименование:BEARING

Каталожный номер:005.72.3590

Комплект:8

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:750.06.019.01

Комплект:8

Примечание:

№ на схеме:29

Наименование:RING GEAR

Каталожный номер:750.06.017.04

Комплект:2

Примечание:

№ на схеме:30

Наименование:CIRCLIP

Каталожный номер:290.06.014.02

Комплект:2

Примечание:

№ на схеме:31

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3613

Комплект:4

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:001.05.1119

Комплект:2

Примечание:

№ на схеме:33

Наименование:WHEEL HUB

Каталожный номер:750.06.014.04

Комплект:2

Примечание:

№ на схеме:34

Наименование:WHEEL STUD

Каталожный номер:000.057400

Комплект:20

Примечание:

№ на схеме:35

Наименование:SEAL

Каталожный номер:738.06.069.01

Комплект:2

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:001.05.0816

Комплект:1

Примечание:

№ на схеме:37

Наименование:RING GEAR SUPPORT

Каталожный номер:750.06.016.04

Комплект:2

Примечание:

№ на схеме:39

Наименование:HEXAGON BOLT

Каталожный номер:016.31.3721

Комплект:24

Примечание:

№ на схеме:40

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0435

Комплект:4

Примечание:

№ на схеме:41

Наименование:PLUG

Каталожный номер:000.065114.A

Комплект:2

Примечание:

№ на схеме:42

Наименование:PLANET GEAR CARRIER

Каталожный номер:750.06.018.04

Комплект:2

Примечание:

№ на схеме:43

Наименование:PIVOT PIN

Каталожный номер:750.06.013.02

Комплект:1

Примечание:

№ на схеме:45

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:750.06.450.07

Комплект:1

Примечание:

№ на схеме:46

Наименование:JOINT CROSS

Каталожный номер:750.06.450.05

Комплект:2

Примечание:

№ на схеме:47

Наименование:JOINT CENTRE SECTION

Каталожный номер:750.06.450.06

Комплект:1

Примечание:

№ на схеме:48

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:750.06.450.08

Комплект:1

Примечание:

№ на схеме:49

Наименование:REDUCTION BUSHING

Каталожный номер:000.139355

Комплект:2

Примечание:

№ на схеме:50

Наименование:STEERING ADJUST BOLT

Каталожный номер:750.06.706.01

Комплект:2

Примечание:
