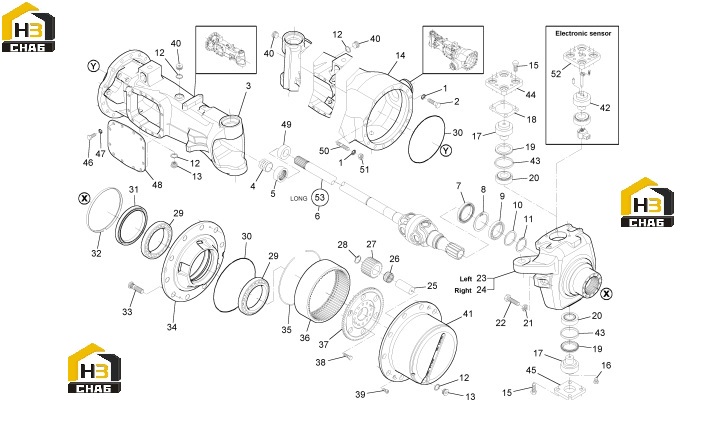

Редуктор бортовой, корпус и комплектующие моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPRING WASHER

Каталожный номер:011.04.0858

Комплект:16

Примечание:

№ на схеме:2

Наименование:HEXAGON BOLT

Каталожный номер:016.03.1237

Комплект:12

Примечание:

№ на схеме:3

Наименование:AXLE CASE

Каталожный номер:750.01.002.01

Комплект:1

Примечание:

№ на схеме:4

Наименование:THRUST BUSHING

Каталожный номер:000.339151

Комплект:2

Примечание:

№ на схеме:5

Наименование:RING

Каталожный номер:000.051754

Комплект:2

Примечание:

№ на схеме:6

Наименование:JOINT

Каталожный номер:000.521013.A

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL

Каталожный номер:000.051804

Комплект:2

Примечание:

№ на схеме:8

Наименование:CIRCLIP

Каталожный номер:002.02.3410

Комплект:2

Примечание:

№ на схеме:9

Наименование:BALL BEARING

Каталожный номер:005.01.3296

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:000.245560.B

Комплект:2

Примечание:

№ на схеме:11

Наименование:CIRCLIP

Каталожный номер:002.01.3405

Комплект:2

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:000.050130

Комплект:5

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:000.065050

Комплект:3

Примечание:

№ на схеме:14

Наименование:AXLE CASE

Каталожный номер:750.01.001.02

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0786

Комплект:16

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:000.054000

Комплект:2

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:000.312280.A

Комплект:3

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:000.245550

Комплект:4

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:000.245540

Комплект:4

Примечание:

№ на схеме:19

Наименование:RING

Каталожный номер:000.051630

Комплект:4

Примечание:

№ на схеме:20

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.0497

Комплект:4

Примечание:

№ на схеме:21

Наименование:NUT

Каталожный номер:006.05.3434

Комплект:2

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:213.06.011.01

Комплект:2

Примечание:

№ на схеме:23

Наименование:STEERING CASE

Каталожный номер:750.06.002.02

Комплект:1

Примечание:

№ на схеме:24

Наименование:STEERING CASE

Каталожный номер:750.06.001.02

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIN

Каталожный номер:000.612108

Комплект:6

Примечание:

№ на схеме:26

Наименование:BEARING

Каталожный номер:000.638121.A

Комплект:6

Примечание:

№ на схеме:27

Наименование:DIFFERENTIAL PINION

Каталожный номер:000.630557.A

Комплект:2

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:002.02.1810

Комплект:6

Примечание:

№ на схеме:29

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.1427

Комплект:4

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:001.05.1119

Комплект:3

Примечание:

№ на схеме:31

Наименование:SEAL

Каталожный номер:000.051867

Комплект:2

Примечание:

№ на схеме:32

Наименование:COVER

Каталожный номер:000.216180.002

Комплект:2

Примечание:

№ на схеме:33

Наименование:WHEEL STUD

Каталожный номер:000.057061

Комплект:20

Примечание:

№ на схеме:34

Наименование:WHEEL HUB

Каталожный номер:000.304530.A

Комплект:2

Примечание:

№ на схеме:35

Наименование:RING

Каталожный номер:000.052451

Комплект:2

Примечание:

№ на схеме:36

Наименование:RING GEAR

Каталожный номер:000.630556.A

Комплект:2

Примечание:

№ на схеме:37

Наименование:RING GEAR SUPPORT

Каталожный номер:000.630559.B

Комплект:2

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:016.03.0760

Комплект:24

Примечание:

№ на схеме:39

Наименование:BOLT

Каталожный номер:000.057073

Комплект:4

Примечание:

№ на схеме:40

Наименование:PLUG

Каталожный номер:000.065060

Комплект:3

Примечание:

№ на схеме:41

Наименование:PLANET GEAR CARRIER

Каталожный номер:000.304535

Комплект:2

Примечание:

№ на схеме:42

Наименование:PIVOT PIN

Каталожный номер:750.06.003.01

Комплект:1

Примечание:

№ на схеме:43

Наименование:SPACER

Каталожный номер:000.245640

Комплект:4

Примечание:

№ на схеме:44

Наименование:SHEET

Каталожный номер:000.145225

Комплект:1

Примечание:

№ на схеме:45

Наименование:SHEET

Каталожный номер:000.145120

Комплект:2

Примечание:

№ на схеме:46

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0380

Комплект:24

Примечание:

№ на схеме:47

Наименование:SPRING WASHER

Каталожный номер:011.04.0758

Комплект:24

Примечание:

№ на схеме:48

Наименование:COVER

Каталожный номер:750.01.003.01

Комплект:2

Примечание:

№ на схеме:49

Наименование:SEAL

Каталожный номер:000.051692

Комплект:2

Примечание:

№ на схеме:50

Наименование:STUD

Каталожный номер:000.056052

Комплект:4

Примечание:

№ на схеме:51

Наименование:NUT

Каталожный номер:000.058305

Комплект:4

Примечание:

№ на схеме:52

Наименование:SHEET

Каталожный номер:000.145224

Комплект:1

Примечание:

№ на схеме:53

Наименование:JOINT

Каталожный номер:000.521012.A

Комплект:1

Примечание:
