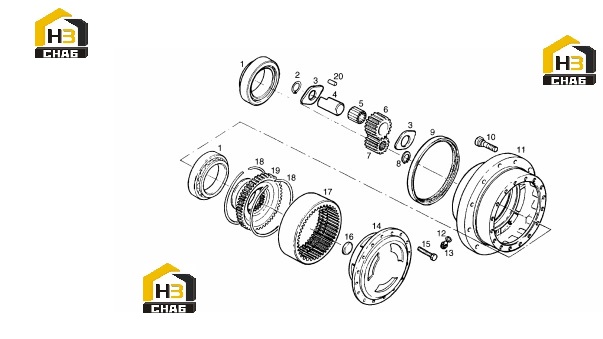

Редуктор бортовой

← Компоненты рулевого управления и корпуса моста Корпус редуктора и комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm w.ball joint

Каталожный номер:3764027M2

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ball joint

Каталожный номер:3426312M1

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder

Каталожный номер:3429989M91

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:3428397M1

Комплект:16

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:3429321M1

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:3426234M1

Комплект:-

Примечание:0,10 mm

№ на схеме:6

Наименование:Shim

Каталожный номер:3426233M1

Комплект:-

Примечание:0,15 mm

№ на схеме:6

Наименование:Shim

Каталожный номер:3426232M1

Комплект:-

Примечание:0,20 mm

№ на схеме:6

Наименование:Shim

Каталожный номер:3426231M1

Комплект:-

Примечание:0,50 mm

№ на схеме:6

Наименование:Shim

Каталожный номер:3426230M1

Комплект:-

Примечание:1,00 mm

№ на схеме:7

Наименование:Bearing

Каталожный номер:338512X1

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:338511X1

Комплект:4

Примечание:

№ на схеме:8

Наименование:Seal

Каталожный номер:3429317M1

Комплект:4

Примечание:

№ на схеме:9

Наименование:Axle pivot

Каталожный номер:3429319M1

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:3428648M1

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:3764827M1

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bush

Каталожный номер:3428571M1

Комплект:2

Примечание:

№ на схеме:13

Наименование:Housing

Каталожный номер:3764016M91

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:3428521M1

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:3429497M1

Комплект:2

Примечание:

№ на схеме:16

Наименование:Thrust plate

Каталожный номер:3428535M1

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:3429323M1

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:3764202M1

Комплект:2

Примечание:

№ на схеме:19

Наименование:Housing

Каталожный номер:3764018M91

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fitting

Каталожный номер:339003X1

Комплект:4

Примечание:
