Редуктор бортовой и компоненты моста

← Редуктор Компоненты рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

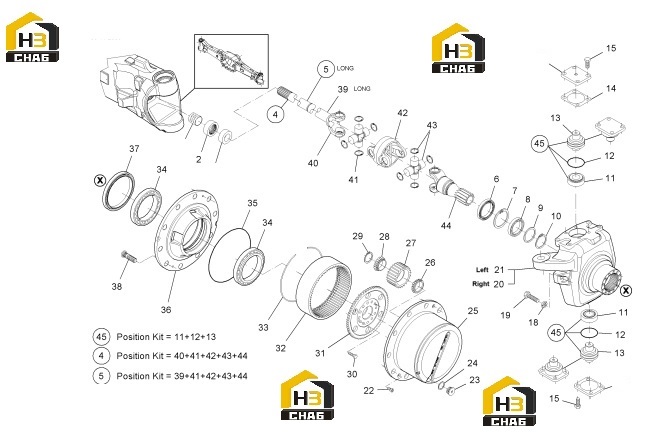

№ на схеме:2

Наименование:SEAL

Каталожный номер:760.01.005.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:HALF SHAFT

Каталожный номер:740.06.623.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:HALF SHAFT

Каталожный номер:740.06.624.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEAL

Каталожный номер:760.06.016.02

Комплект:2

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:002.02.0087

Комплект:2

Примечание:

№ на схеме:8

Наименование:BALL BEARING

Каталожный номер:005.01.3534

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:000.245560.B

Комплект:2

Примечание:

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:002.01.3405

Комплект:2

Примечание:

№ на схеме:11

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3527

Комплект:4

Примечание:

№ на схеме:12

Наименование:SEAL

Каталожный номер:733.06.010.01

Комплект:4

Примечание:

№ на схеме:13

Наименование:PIVOT PIN

Каталожный номер:733.06.012.05

Комплект:4

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:733.06.013.04

Комплект:2

Примечание:

№ на схеме:14

Наименование:SHIM

Каталожный номер:733.06.013.03

Комплект:2

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:16

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:000.058321

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:000.057721

Комплект:2

Примечание:

№ на схеме:20

Наименование:STEERING CASE

Каталожный номер:740.06.028.01

Комплект:1

Примечание:

№ на схеме:21

Наименование:STEERING CASE

Каталожный номер:740.06.029.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:CYLINDER BOLT

Каталожный номер:016.05.0435

Комплект:4

Примечание:

№ на схеме:23

Наименование:PLUG

Каталожный номер:000.065114.A

Комплект:2

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:000.050147

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLANET GEAR CARRIER

Каталожный номер:745.06.003.03

Комплект:2

Примечание:

№ на схеме:26

Наименование:BEARING

Каталожный номер:005.72.3547

Комплект:6

Примечание:

№ на схеме:27

Наименование:DIFFERENTIAL PINION

Каталожный номер:750.06.009.03

Комплект:6

Примечание:

№ на схеме:28

Наименование:BEARING

Каталожный номер:005.72.3590

Комплект:6

Примечание:

№ на схеме:29

Наименование:CIRCLIP

Каталожный номер:750.06.019.01

Комплект:6

Примечание:

№ на схеме:30

Наименование:HEXAGON BOLT

Каталожный номер:016.31.3721

Комплект:24

Примечание:

№ на схеме:31

Наименование:RING GEAR SUPPORT

Каталожный номер:750.06.007.02

Комплект:2

Примечание:

№ на схеме:32

Наименование:RING GEAR

Каталожный номер:750.06.006.02

Комплект:2

Примечание:

№ на схеме:33

Наименование:CIRCLIP

Каталожный номер:290.06.014.02

Комплект:2

Примечание:

№ на схеме:34

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3613

Комплект:4

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:001.05.1119

Комплект:2

Примечание:

№ на схеме:36

Наименование:WHEEL HUB

Каталожный номер:745.06.007.03

Комплект:2

Примечание:

№ на схеме:37

Наименование:SEAL

Каталожный номер:738.06.069.01

Комплект:2

Примечание:

№ на схеме:38

Наименование:WHEEL STUD

Каталожный номер:000.057061

Комплект:20

Примечание:

№ на схеме:39

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:740.06.450.12

Комплект:1

Примечание:

№ на схеме:40

Наименование:HALF SHAFT DIFFERENTIAL SIDE

Каталожный номер:740.06.450.11

Комплект:1

Примечание:

№ на схеме:42

Наименование:JOINT CENTRE SECTION

Каталожный номер:740.06.450.08

Комплект:1

Примечание:

№ на схеме:43

Наименование:JOINT CROSS

Каталожный номер:740.06.450.07

Комплект:2

Примечание:

№ на схеме:44

Наименование:HALF SHAFT HUB REDUCTION SIDE

Каталожный номер:740.06.450.06

Комплект:1

Примечание:

№ на схеме:45

Наименование:PIVOT PIN

Каталожный номер:733.06.719.01

Комплект:4

Примечание:
