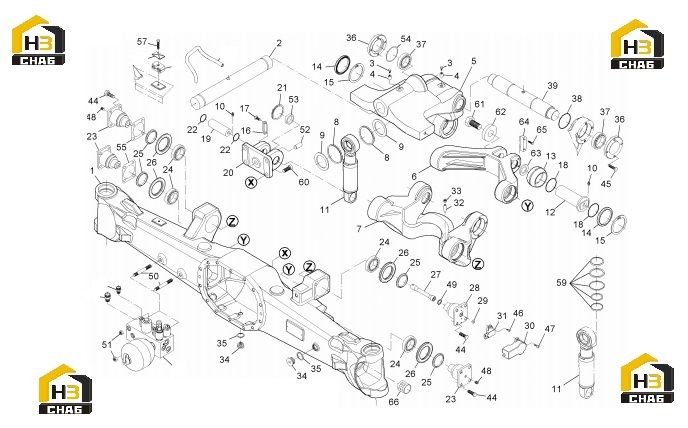

Комплектующие корпуса моста

Каталожный номер:735.01.015.01

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:730.01.062.01

Комплект:2

Примечание:

№ на схеме:4

Наименование:DOWEL

Каталожный номер:730.01.061.01

Комплект:2

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:735.01.011.02

Комплект:1

Примечание:

№ на схеме:6

Наименование:LEVER

Каталожный номер:730.01.039.02

Комплект:1

Примечание:

№ на схеме:7

Наименование:LEVER

Каталожный номер:735.01.013.01

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:001.11.3764

Комплект:2

Примечание:

№ на схеме:9

Каталожный номер:730.01.063.02

Комплект:2

Примечание:

№ на схеме:10

Наименование:GREASE FITTING

Каталожный номер:000.339003X1

Комплект:1

Примечание:

№ на схеме:11

Наименование:CYLINDER

Каталожный номер:735.01.601.01

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:730.01.078.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:ARTICULATION BEARING

Каталожный номер:730.01.044.01

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:730.01.045.01

Комплект:2

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:002.02.0088

Комплект:2

Примечание:

№ на схеме:16

Наименование:SHEET

Каталожный номер:730.01.056.01

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0370

Комплект:2

Примечание:

№ на схеме:18

Каталожный номер:001.05.3758

Комплект:4

Примечание:

№ на схеме:19

Каталожный номер:730.01.058.01

Комплект:1

Примечание:

№ на схеме:20

Наименование:SUPPORT

Каталожный номер:730.01.041.01

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:001.11.3765

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:000.366434X1

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:730.01.054.03

Комплект:3

Примечание:

№ на схеме:24

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3694

Комплект:4

Примечание:

№ на схеме:25

Каталожный номер:730.01.047.01

Комплект:4

Примечание:

№ на схеме:26

Каталожный номер:730.01.046.02

Комплект:4

Примечание:

№ на схеме:27

Каталожный номер:730.01.048.03

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:730.01.049.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:JOINT

Каталожный номер:730.01.051.01

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOOT

Каталожный номер:760.01.043.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:ELECTRONIC SENSOR

Каталожный номер:730.01.601.01

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:000.235011.A

Комплект:1

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:006.03.3580

Комплект:1

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:000.3429400M1

Комплект:2

Примечание:

№ на схеме:35

Наименование:SEAL WASHER

Каталожный номер:000.3427185M1

Комплект:2

Примечание:

№ на схеме:36

Наименование:COVER

Каталожный номер:730.01.042.01

Комплект:2

Примечание:

№ на схеме:37

Наименование:TAPER ROLLER BEARING

Каталожный номер:005.10.3691

Комплект:2

Примечание:

№ на схеме:38

Каталожный номер:001.05.3759

Комплект:6

Примечание:

№ на схеме:39

Каталожный номер:730.01.043.01

Комплект:1

Примечание:

№ на схеме:44

Наименование:HEXAGON BOLT

Каталожный номер:016.01.0525

Комплект:16

Примечание:

№ на схеме:45

Каталожный номер:016.01.1181

Комплект:8

Примечание:

№ на схеме:46

Наименование:CYLINDER BOLT

Каталожный номер:000.3765539M1

Комплект:2

Примечание:

№ на схеме:47

Наименование:CYLINDER BOLT

Каталожный номер:016.04.2775

Комплект:2

Примечание:

№ на схеме:48

Каталожный номер:016.08.3455

Комплект:3

Примечание:

№ на схеме:49

Каталожный номер:001.05.1584

Комплект:1

Примечание:

№ на схеме:50

Наименование:STUD

Каталожный номер:017.02.1016

Комплект:2

Примечание:

№ на схеме:51

Наименование:NUT

Каталожный номер:000.3765663M1

Комплект:2

Примечание:

№ на схеме:52

Наименование:DOWEL

Каталожный номер:014.13.3761

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:730.01.053.01

Комплект:2

Примечание:

№ на схеме:54

Каталожный номер:000.3428928M1

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:000.3428927M1

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:000.3428926M1

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:000.3428925M1

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:000.3428924M1

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:000.3428923M1

Комплект:1

Примечание:

№ на схеме:55

Каталожный номер:000.345648

Комплект:2

Примечание:

№ на схеме:55

Каталожный номер:000.345647

Комплект:2

Примечание:

№ на схеме:57

Каталожный номер:016.03.3181

Комплект:1

Примечание:

№ на схеме:59

Наименование:SEALS KIT

Каталожный номер:730.01.450.01

Комплект:1

Примечание:

№ на схеме:60

Каталожный номер:000.3764202M1

Комплект:4

Примечание:

№ на схеме:61

Каталожный номер:016.01.3847

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:730.01.079.01

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:730.01.085.01

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:730.01.083.01

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:730.01.082.01

Комплект:1

Примечание:

№ на схеме:63
